【专利】一种工业水泵传感器(专利号:201921637212.5)

专利号：201921637212.5
专利状态：有权
专利类型：[实用新型]
专利申请人：睿达智能科技(天津)有限公司
专利分类号：F04B51/00(20060101)

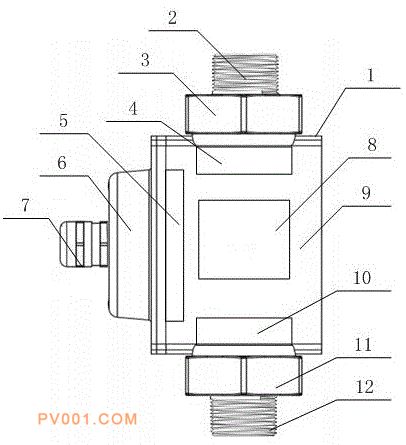

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种工业水泵传感器，包括传感器本体、进水端阀嘴、外接接线头和出水端阀嘴，进水端阀嘴的第一端通过第一筒状部与第一连接腔相连接，进水端阀嘴的第二端与水泵相连接，外接接线头通过安装外壳与第二连接腔相连接，出水端阀嘴通过第二筒状部与第三连接腔相连接，传感器本体的内侧设置有传感器内腔，第一连接腔、第二连接腔和第三连接腔均与传感器内腔相连接，传感器内腔设置有电路板，电路板与外接接线头电连接。本实用新型传感器本体分别与进水端阀嘴、外接接线头和出水端阀嘴相连接的结构设置，传感器结构和连接关系较为简单，同时相对的连接处设置密封环，密封性能更好。
