【专利】一种化工泵过滤装置(专利号:201921453024.7)

专利号：201921453024.7
专利状态：有权
专利类型：[实用新型]
专利申请人：河北农业大学
专利分类号：B01D29/01(20060101)

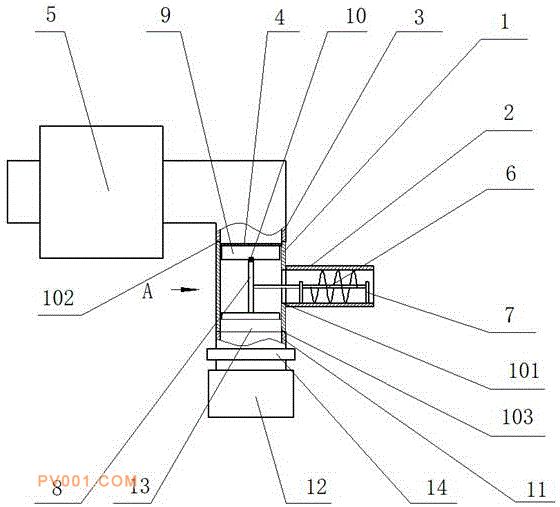

专利摘要：公开（公告）日:2020-06-19摘要:一种化工泵过滤装置，包括箱体，箱体右侧有进水口，箱体上部有出水口，箱体下部有排污口，箱体进水口处与进水管固定连接，箱体竖截面的直径大于进水管的直径，箱体在出水口处固定安装过滤网，箱体出水口处与出水管一端固定连接，出水管另一端化工泵固定连接，进水管内部设有绞龙，本装置工作时，启动化工泵，液体从进水口流入箱体，流动时带动绞龙转动，支撑杆和刮板也进行转动，扭簧提供给刮板一个支撑力，支撑刮板外侧面与过滤网接触，刮板将未通过过滤网上的滤渣刮下，滤渣随刮板运行至排污口，因排污口处液体的流速较低，滤渣受重力影响落入垃圾箱中，有效地对滤渣进行了清理和收集，避免过滤网堵塞，延长了过滤网的使用寿命。
