【专利】一种避免逆流的联动泵送机构(专利号:201921709570.2)

专利号：201921709570.2
专利状态：有权
专利类型：[实用新型]
专利申请人：沙洲职业工学院
专利分类号：F04B9/04(20060101)

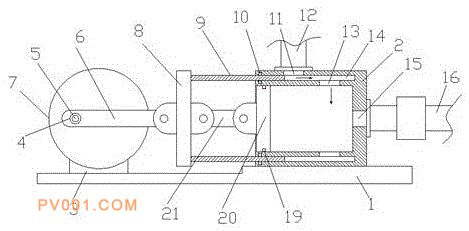

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种避免逆流的联动泵送机构，包括：进液管、出液管、活塞、泵体、连杆、推板、底座、转盘、套筒式阀芯、驱动臂和旋转驱动装置，所述活塞设置在腔体内，所述泵体的前端内凹设置有与腔体同心的环形槽，所述套筒式阀芯末端延伸至环形槽中，所述推板设置在套筒式阀芯的前端，所述连杆设置在推板背面与活塞之间，所述转盘上偏心设置有驱动杆，所述进液管设置在泵体外圆前部一侧，所述泵体上设置有连通进液管与环形槽的第一进液口，所述环形槽后部设置有与腔体连通的第二进液口，所述出液管设置在泵体后端。通过上述方式，本实用新型所述的避免逆流的联动泵送机构，避免了逆流的问题，工作效率高，清理便利，避免对后续溶液的污染。
