【专利】一种膜片式真空泵(专利号:201921485672.0)

专利号：201921485672.0
专利状态：有权
专利类型：[实用新型]
专利申请人：上海元城汽车技术有限公司
专利分类号：F04B45/047(20060101)

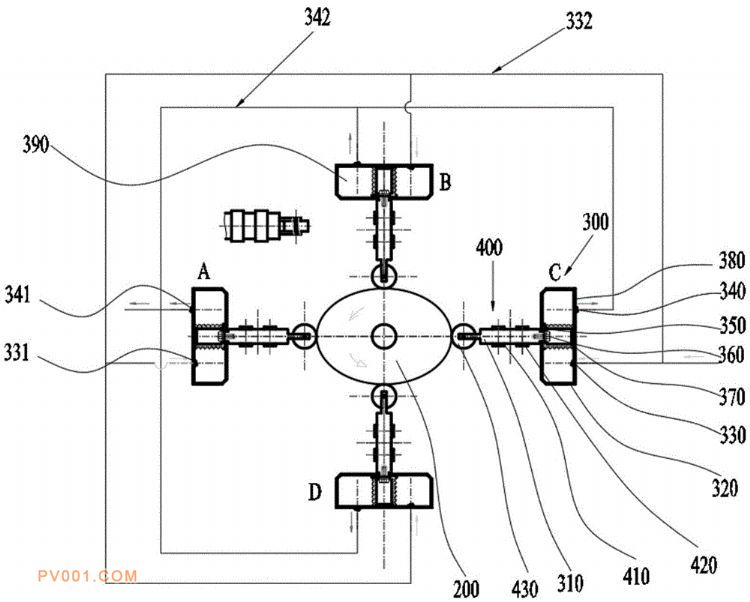

专利摘要：公开（公告）日:2020-06-19摘要:本申请提供了一种膜片式真空泵，涉及电子真空泵领域，具体而言，该新型膜片式真空泵包括有驱动凸轮以及与驱动凸轮外缘相对的两端分别抵接的至少一对真空发生组件，真空发生组件包括由底座和皮膜围合形成的空腔，底座上分别设置有与空腔连通的抽气口和排气口，真空发生组件还包括一端与皮膜密封连接的活动推杆，空腔内设置有弹性件，弹性件的两弹性端分别与底座和活动推杆伸入空腔内的一端固定；活动推杆的另一端通过转动连接的滚轮与驱动凸轮抵接，活动推杆的延伸方向朝向驱动凸轮的几何中心，保证该结构完全对称，实现真空泵同时抽气或者排气功能。
