【专利】一种高压柱塞泵液力端阀箱(专利号:202010218911.7)

专利号：202010218911.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海清河机械有限公司
专利分类号：F04B53/10(20060101)

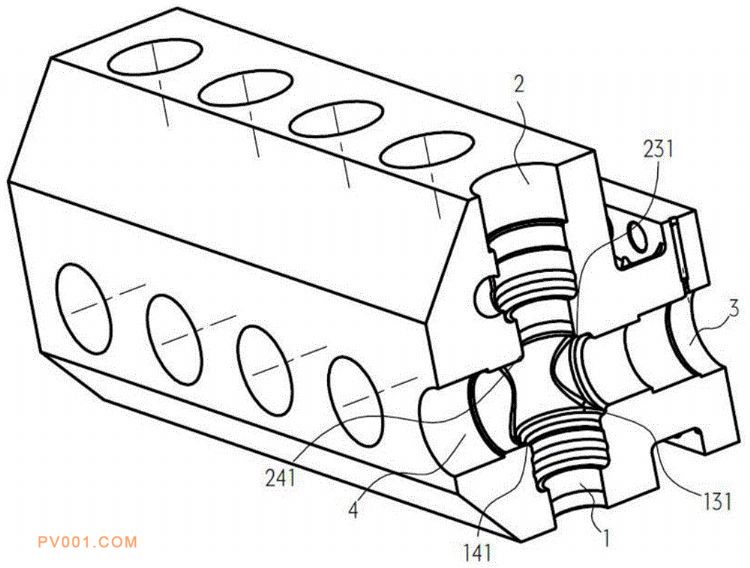

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种高压柱塞泵液力端阀箱，该阀箱具有内腔相连通的压裂液吸入孔、压裂液排出孔、柱塞孔和端盖密封孔，压裂液吸入孔轴线与压裂液排出孔轴线重合或平行，与之垂直分布的柱塞孔轴线和端盖密封孔轴线重合或平行，在阀箱内腔开设有延压裂液吸入孔轴线或压裂液排出孔轴线方向的规则空间。通过上述技术方案，在液力端阀箱内部引入一规则空间，改变相贯线的形状与走向，相贯线被拉长，达到有效减小关键位置应力集中的作用，通过有限元分析结果对比得知优化后的结构可大幅度的减小关键位置的应力集中程度，因而可以显著延长阀箱的工作寿命。
