【专利】往复式无油活塞微型气泵(专利号:201921601800.3)

专利号：201921601800.3
专利状态：有权
专利类型：[实用新型]
专利申请人：厦门加华电力科技有限公司
专利分类号：F04B35/04(20060101)

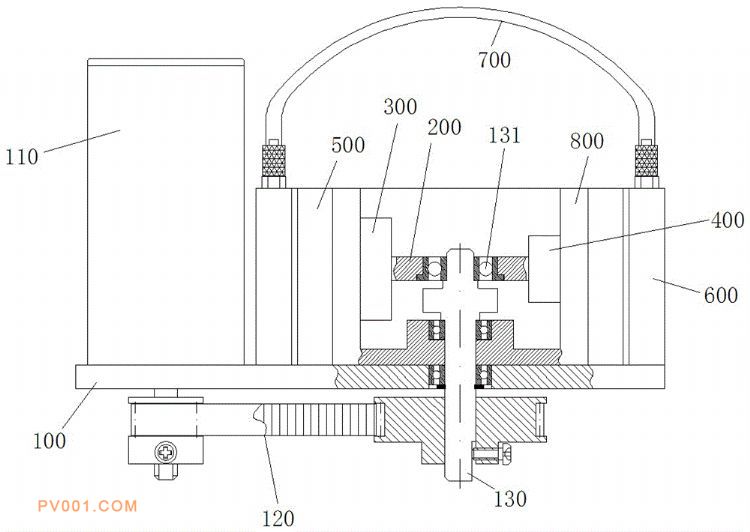

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种往复式无油活塞微型气泵，包括安装板，在安装板上设置有电机，在安装板下方设置有传动机构，传动机构一端与电机的输出轴连接，传动机构另一端设置有偏心轴，在偏心轴上端设置有第一轴承，在法兰轴承外周套设有往复连杆，在往复连杆一端设置有第一活塞，往复连杆另一端设置有第二活塞，第一活塞外周套设有第一密封缸套，第二活塞外周套设有第二密封缸套，在第一密封缸套端部密封连接有单向进气装置，在第二密封缸套端部密封连接有单向出气装置，在单向进气装置与单向出气装置之间设置有连接管。本实用新型结构合理、操作简便，密封性能好，同时气体传输效率高，功耗低。
