【专利】一种高效节能散热水泵(专利号:201921535556.5)

专利号：201921535556.5
专利状态：有权
专利类型：[实用新型]
专利申请人：南京腾图节能科技有限公司
专利分类号：F04D7/06(20060101)

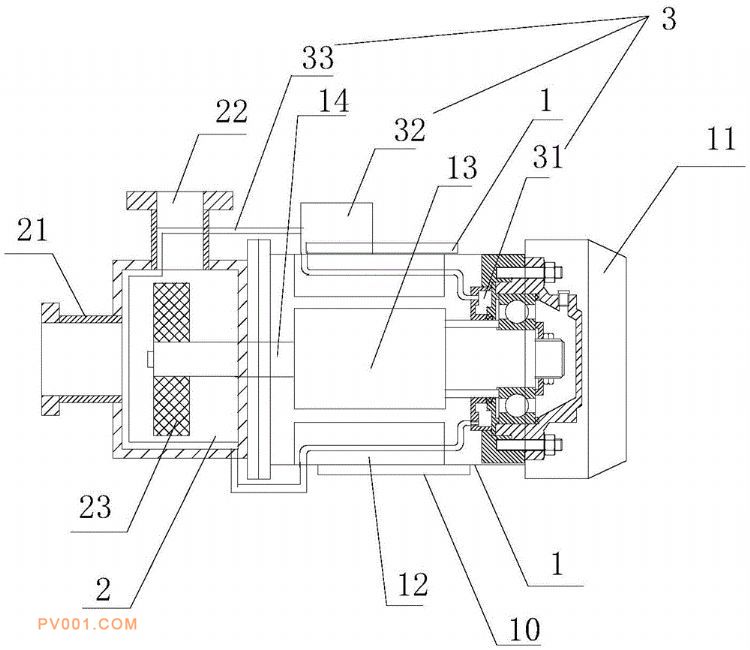

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提供的一种高效节能散热水泵，包括电机、泵体、散热装置；所述电机后部设有散热罩、内侧壁设有定子、内部设有转子，转轴固定于转子中心，电机内还设有轴承固定座，轴承固定座上固定有轴承，转轴一端通过轴承固定；所述泵体上设有进水口、出水口，内部设有叶轮，叶轮与转轴连接；所述散热装置包括通过冷却管连接成环的冷却腔和微型泵，所述冷却腔设于轴承和转轴附近，所述微型泵设于电机外部，所述冷却管穿过定子和泵体。该水泵利用抽入的水来对电机内部的定子、转子和轴承散热，不仅大大提高了水泵的散热效果，而且散热基本无需能耗，节能效果好。
