【专利】一种车辆用自动变速器油泵(专利号:201921433896.7)

专利号：201921433896.7
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆红宇精密工业有限责任公司
专利分类号：F04C2/10(20060101)

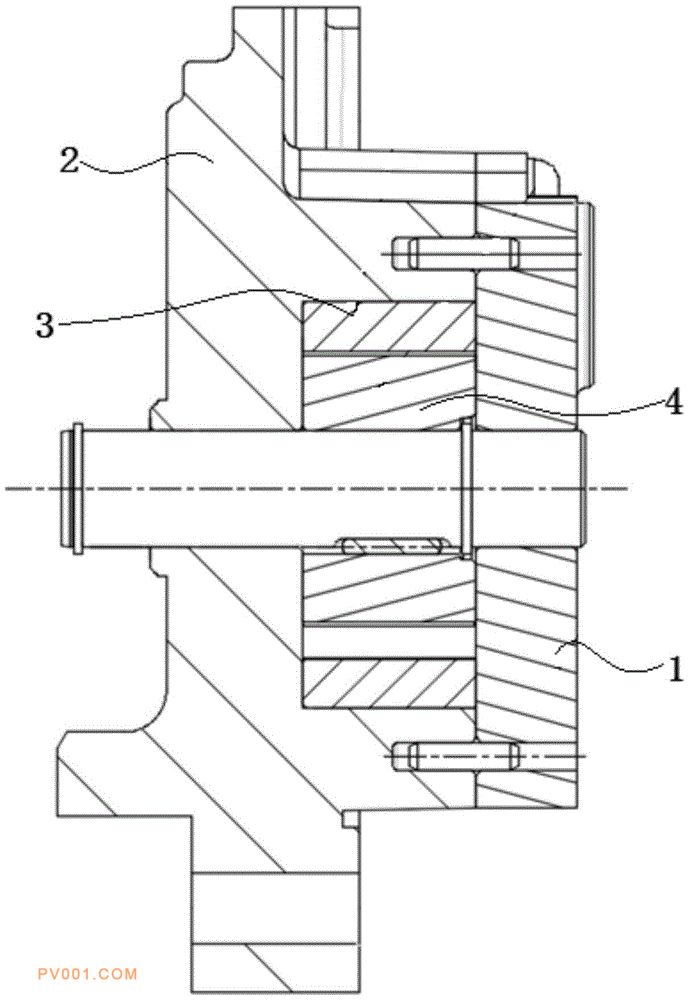

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种车辆用自动变速器油泵，主要包括油泵盖、油泵体、齿轮I和齿轮II。油泵盖固定在油泵体上方。油泵体具有内腔。齿轮I和齿轮II设置在内腔中。齿轮I和齿轮II相互啮合。齿轮I的齿根圆直径记为φ1。φ1＝[28mm，30mm]。齿轮I的齿顶圆直径记为φ2。φ2＝[35mm,39mm]。齿轮II的齿根圆直径记为φ3。φ1＝[31mm，35mm]。齿轮II的齿顶圆直径记为φ4。φ4＝[39mm,43mm]。本实用新型齿轮尺寸小，但排量大，经调整齿轮厚度排量可在5至10毫升之间调整。油泵体和油泵盖的进油流到面积大，且有消音槽，保证了高压工况下的降低噪音。在泵体侧只有排油槽，无排油口。
