【专利】一种免拆清洗型球阀(专利号:201910263525.7；110067870B)

专利号：201910263525.7;110067870B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海双高阀门(集团)有限公司
专利分类号：F16K5/06(20060101)

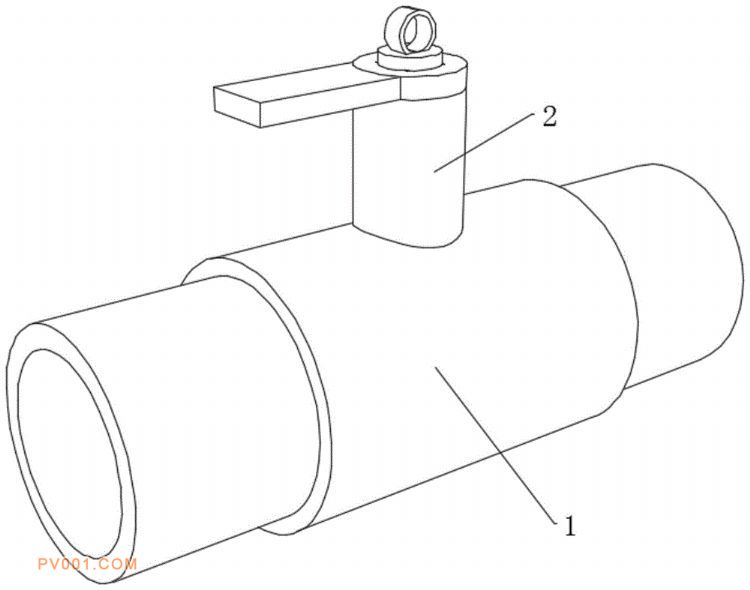

专利摘要：公开（公告）日:2020-05-26摘要:本发明公开了一种免拆清洗型球阀，属于阀门制造领域，一种免拆清洗型球阀，包括阀体，阀体上端固定连接有阀座，阀座内设有阀杆，阀杆下端固定连接有堵水球体，堵水球体外端开凿有滑孔，滑孔内滑动连接有加长导杆，堵水球体上端固定连接有异形固定块，异形固定块外端设有转杆，转杆上端开凿有方形槽，方形槽与异形固定块相互匹配，转杆下端固定连接有环形螺纹块，相较于现有技术中需要对阀体进行拆卸专门清理的操作，本发明能够在对阀体不拆卸的情况下，仍能够对阀体内端壁进行有效的清理，同时能够根据工作人员的清理需要对堵水球体的阻水与否进行配合调节，进一步提高工作人员对阀体清理的速率以及有效性。
