【专利】一种基于分组分类混合换流阀的触发脉冲生成方法及系统(专利号:201811248668.2；109450270B)

专利号：201811248668.2;109450270B
专利状态：有权
专利类型：[发明授权]
专利申请人：南方电网科学研究院有限责任公司
专利分类号：H02M7/00(20060101)

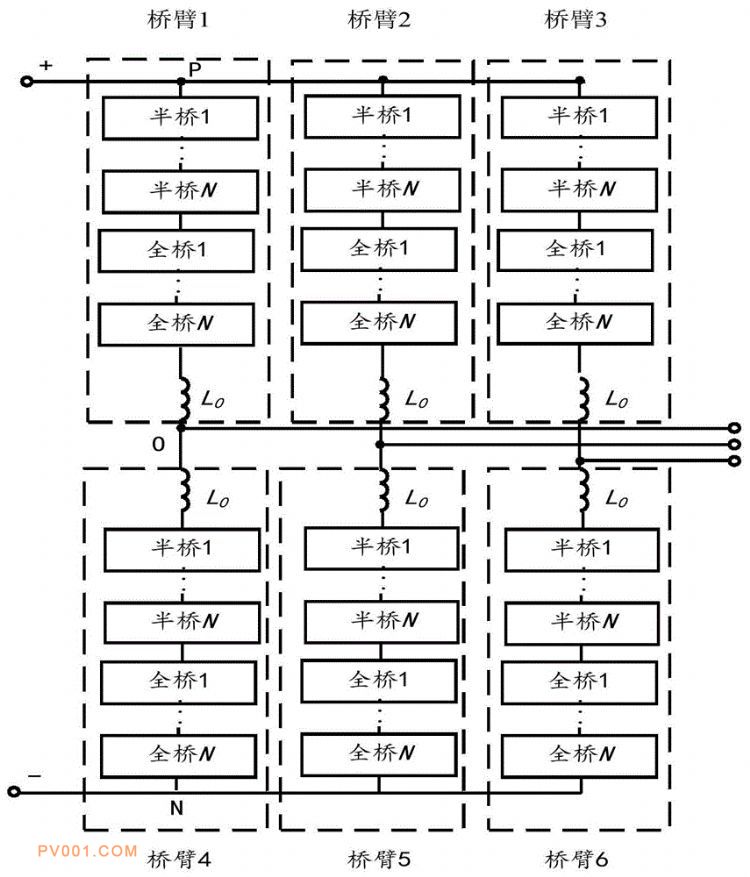

专利摘要：公开（公告）日:2020-05-26摘要:本发明公开了一种基于分组分类混合换流阀的触发脉冲生成方法及系统，以每个单个桥臂为研究对象，将单个桥臂的半桥功率模块和全桥功率模块各分为一组，根据单个桥臂的参考波获取处于投入状态的功率模块数量，根据平均电压差、预设值、电流方向确定投入状态的半桥功率模块及全桥功率模块数量，再根据单个桥臂的电流方向，半桥功率模块、全桥功率模块的总数量、电容电压和运行状态、不同周期处于投入状态的半桥功率模块及全桥功率模块数量，实现调节半桥功率模块及全桥功率模块的输出电平。本发明可实现混合拓扑换流阀的电容电压平衡和开关频率的综合优化。
