【专利】一种直通型内螺纹自锁式球阀(专利号:201810871288.8；108662239B)

专利号：201810871288.8;108662239B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海双高阀门(集团)有限公司
专利分类号：F16K27/06(20060101)

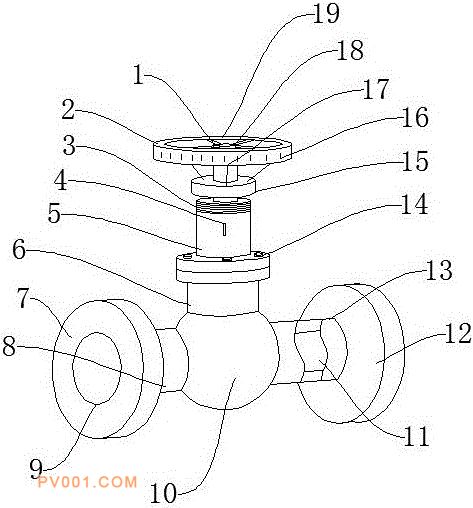

专利摘要：公开（公告）日:2020-05-26摘要:本发明公开了一种直通型内螺纹自锁式球阀，包括阀体、连接套、锁紧壳和转盘，所述阀体一侧壁上设置有连接管一，所述连接管一一端设置有连接台一，所述连接台一内中部成型有通孔一，所述阀体另一侧壁中部设置有连接管二，所述连接管二一端焊接有连接台二。有益效果在于：通过设置连接套、紧固螺栓、插孔一、密封垫一、插孔二和密封垫二，可实现球阀的便捷拆装，可保证球阀使用的便捷性，通过设置基准块和刻度条，可实现转盘转动角度的准确控制，进而可实现阀球开合度准确控制，可保球阀使用的可靠性，通过设置锁紧壳、锁紧垫片和连接条，可在球阀开启后将阀杆进行可靠锁紧，可有效防止阀杆的转动，可保证球阀自锁的可靠性。
