【专利】一种集成度高的三阀组结构(专利号:201921420863.9)

专利号：201921420863.9
专利状态：有权
专利类型：[实用新型]
专利申请人：金星阀门有限公司
专利分类号：F16K27/00(20060101)

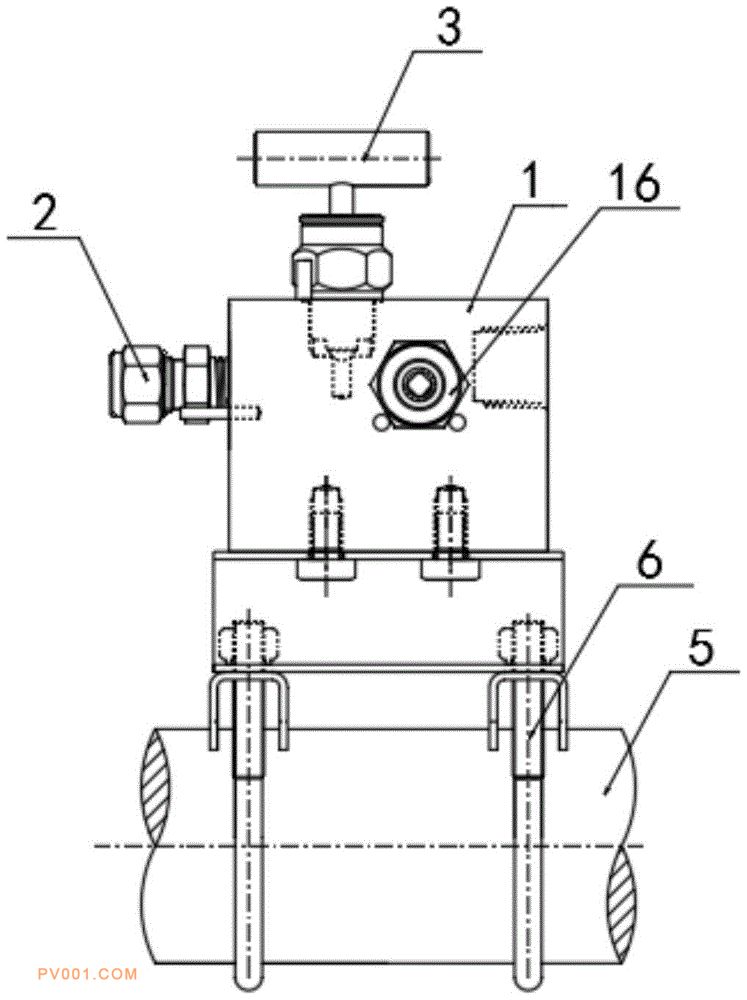

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种集成度高的三阀组结构，具体涉及阀门领域，包括阀体，所述阀体为法兰式主体设置，所述阀体的一侧固定设置有排放阀，所述阀体的一侧设置有截止阀，所述阀体上设置有流道孔出口，且所述排放阀、截止阀和流道孔出口呈周向设置在阀体上，所述阀体的下端设置有主流管道，所述主流管道通过螺栓与阀体固定连接。本实用新型采用集成结构设计，将截止阀、排放阀、流道孔出口分别设置在阀体的周向，流道孔与主流管道呈垂直排布，截止阀可对流动介质进行控制调节，满足调节、截止、排放的需求，与现有技术相比，结构合理、集成度高、节约了成本、提高了效益、占用的空间较少，提高空间利用率。
