【专利】双线热电偶和双线圈电磁阀的组装结构(专利号:201921085166.2)

专利号：201921085166.2
专利状态：有权
专利类型：[实用新型]
专利申请人：奥可利电子(昆山)有限公司
专利分类号：F24C3/10(20060101)

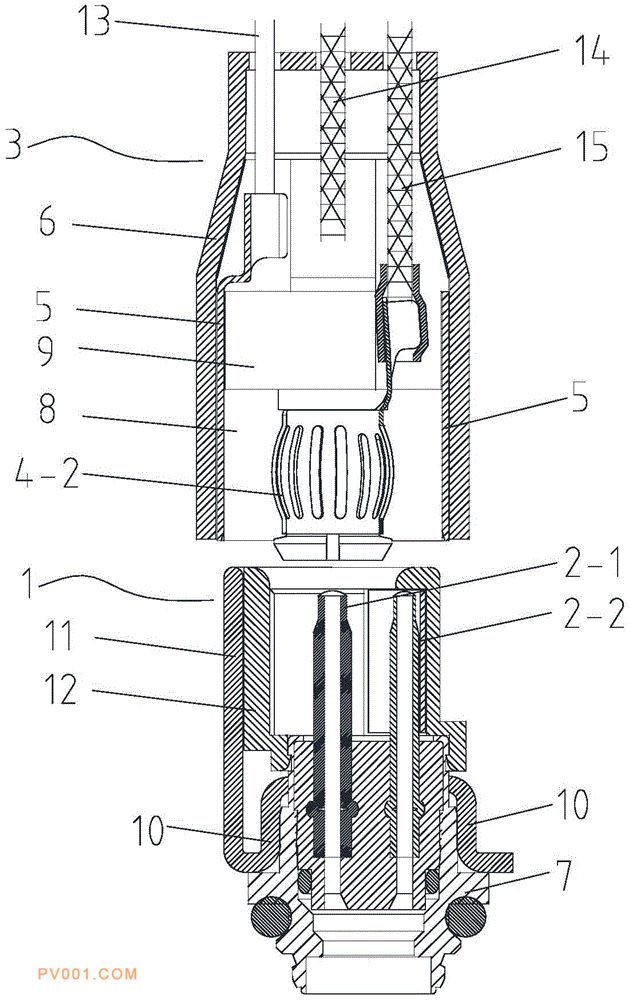

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供了双线热电偶和双线圈电磁阀的组装结构，其安装方便快捷，省时省力；其包括双线热电偶和双线圈电磁阀，双线热电偶包括第一连接护套和穿设于第一连接护套内的接地端子和连接端子，连接端子分为第一连接端子和第二连接端子，接地端子外壁贴合第一连接护套内壁设置，双线圈电磁阀包括电磁阀底座和穿过电磁阀底座的连接针，连接针分为第一连接针和第二连接针，双线热电偶和双线圈电磁阀通过相应的连接端子和连接针配合连接，第一连接护套的容腔内装有连接器，第一连接端子插装于连接器内，第二连接端子设置于位于第一连接端子下方的连接器底部，在电磁阀底座上装有电磁阀支架，电磁阀支架侧端设有对应接地端子的电磁阀支架凸起。
