【专利】小汽轮机速关阀油缸双密封结构(专利号:201921462728.0)

专利号：201921462728.0
专利状态：有权
专利类型：[实用新型]
专利申请人：许昌龙岗发电有限责任公司
专利分类号：F16K41/06(20060101)

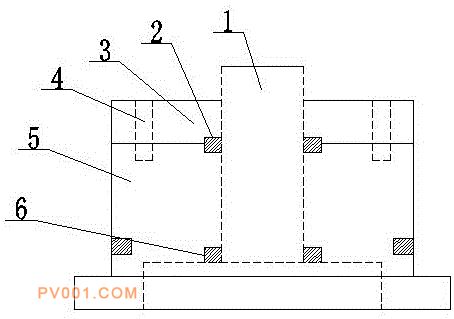

专利摘要：公开（公告）日:2020-05-26摘要:小汽轮机速关阀油缸双密封结构。目前小汽轮机油缸密封采用单密封结构，阀杆活动过程与油封摩擦，易造成油封磨损、油缸密封不良进而导致油缸漏油。本实用新型组成包括：油缸（5）和设置在所述的油缸内的阀杆（1），所述的油缸上部与盖板（3）通过螺栓（4）固定，所述的油缸下部设置下密封圈（6），所述的油缸上部设置上密封圈（2），所述的上密封圈位于由所述的油缸顶部和所述的盖板底部的环形槽对接组成的密封槽内，所述的密封槽与所述的上密封圈相配合。本实用新型用于小汽轮机速关阀油缸的双密封。
