【专利】一种电磁阀消音块用的过滤消音装置(专利号:201921532194.4)

专利号：201921532194.4
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡市利尔过滤技术有限公司
专利分类号：F16K31/06(20060101)

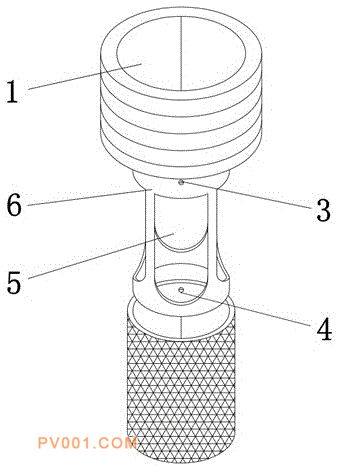

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种电磁阀消音块用的过滤消音装置，包括连接管，所述连接管的底部外壁上焊接有支撑架，所述支撑架的侧面外壁上开有呈等距离分布的通气孔，且通气孔的横截面呈U型结构，所述支撑架的侧面外壁上套接有金属破沫网，且金属破沫网呈管状结构。本实用新型金属破沫网，可以有效地降低电磁阀动作时气体产生的噪声，并可对气体进入电磁阀之前进行一定的过滤，防止灰尘杂质等物进入电磁阀的内部，有效地延长电磁阀的使用寿命，卡块和卡槽，能够使金属破沫网更加便于更换，一旦金属破沫网的缝隙内卡接有无法去除的污渍或发生破损，能够很方便地更换新的金属破沫网，其余部分则可以继续使用，降低了维护成本。
