【专利】一种便于安装的输送管路用调节阀门(专利号:201920986642.1)

专利号：201920986642.1
专利状态：有权
专利类型：[实用新型]
专利申请人：胜利油田石大阀业有限责任公司
专利分类号：精睿博越科技(天津)有限公司

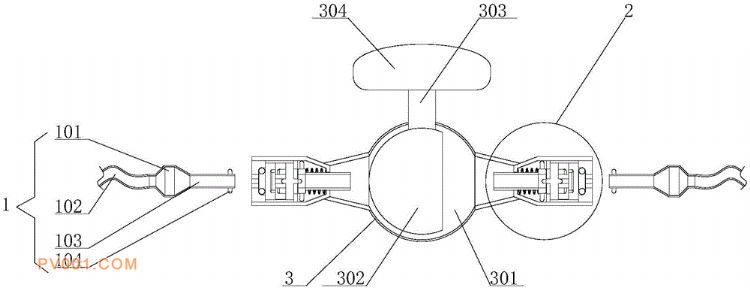

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及管道输送控制技术领域，尤其涉及一种便于安装的输送管路用调节阀门。本实用新型要解决的技术问题是输送管路用调节阀门安装不方便的问题。为了解决上述技术问题，本实用新型提供了一种便于安装的输送管路用调节阀门，包括插接公头、两个插接母头和阀门本体，所述插接公头活动插接在插接母头内，所述两个插接母头分别与阀门本体的左右侧固定连接并相通，所述插接公头包括葫芦管，所述葫芦管的输入端与水管的输入端固定连接，所述葫芦管的输出端固定连接有相通的直管。该便于安装的输送管路用调节阀门采用公母头设计，插接衔接的方式，有效的简化了调节阀门的安装流程，减少了设备安装时间，其操作过程方便简单。
