【专利】中继阀试验平台(专利号:201922061548.8)

专利号：201922061548.8
专利状态：有权
专利类型：[实用新型]
专利申请人：北京高铁三瑞电子技术有限公司
专利分类号：G01M13/003(20190101)

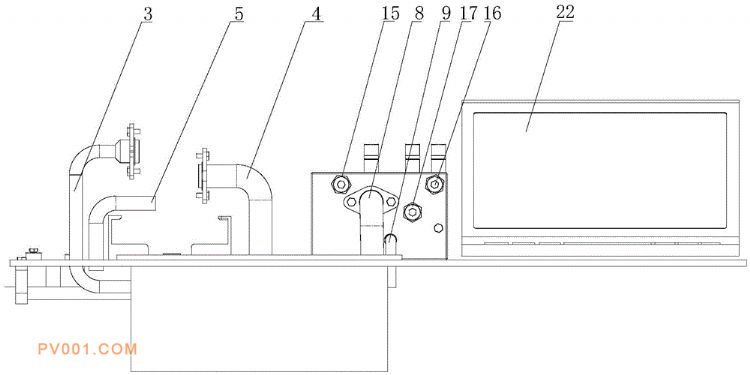

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供了一种中继阀试验平台，涉及测试设备技术领域。中继阀试验平台包括：承载台，承载台上表面为水平的承载面；供风管，供风管设置在承载台的下表面，并穿过承载台于承载面上方形成第一风源管，用于连接一种中继阀的风源口；第一列车管道，第一列车管道设置在承载面上，与第一风源管相对并间隔一定距离，用于连接一种中继阀的列车管口；第一排风管，第一排风管设置在承载面上，位于第一风源管附近，一端穿过承载面位于承载台下表面，另一端的管口与第一风源管的管口方向相同，高度较第一风源管的高度低，用于连接一种中继阀的排风口。所述中继阀试验平台能够作为专用于试验检测中继阀的平台，提高试验检测效率。
