【专利】用于计量处于高压下的流体的阀(专利号:201480060763.3；105980695B)

专利号：201480060763.3;105980695B
专利状态：有权
专利类型：[发明授权]
专利申请人：罗伯特·博世有限公司
专利分类号：F02M55/00(20060101)

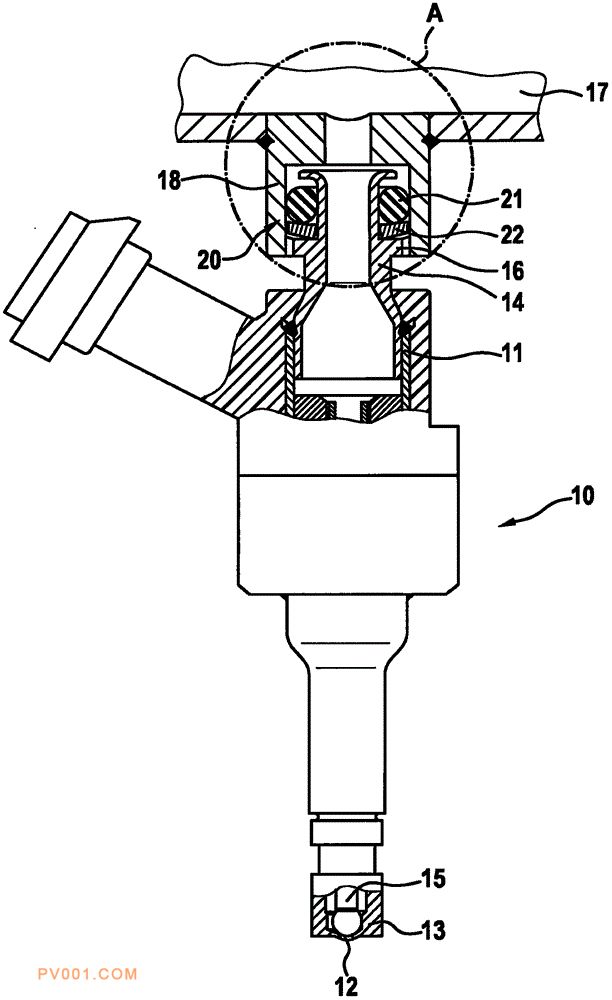

专利摘要：公开（公告）日:2020-05-26摘要:本发明涉及一种用于计量高压流体的阀，该阀具有可插入到流体供应管路(17)的接头底座(18)中的进入接管(14)和布置在该进入接管(14)上的密封组件(20)，其具有可弹性变形的密封环(21)和由塑料制成的支撑环(22)，该密封组件支撑在存在于进入接管(14)上的径向支撑肩(16)上，并相对于接头底座(18)密封。密封环(21)在高压情况下被挤压到一方面支撑环(22)与另一方面进入接管(14)和/或接头底座(18)之间的径向缝隙中并且受损，为了避免所述径向缝隙，布置在密封环(21)和支撑肩(16)之间的支撑环(22)由可弹性变形的塑料材料制成，并且这样实施，使得在作用到密封环(21)上的流体压力下所述支撑环经受弹性变形，所述弹性变形引起无缝隙地在径向上贴靠到进入接管(14)和接头底座(18)上。
