【专利】一种蝶阀信号转换器阀位开关显示外壳结构(专利号:201921448673.8)

专利号：201921448673.8
专利状态：有权
专利类型：[实用新型]
专利申请人：中消安全设备(天津)有限公司
专利分类号：F16K37/00(20060101)

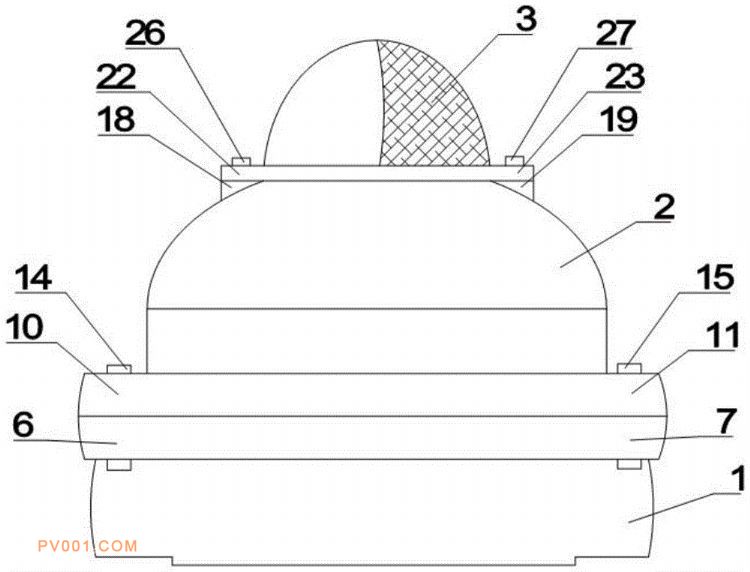

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型属于阀门技术领域，尤其涉及一种蝶阀信号转换器阀位开关显示外壳结构，所述显示盖呈半球形，并采用透明的材质制成，所述显示盖被均匀分成四个部分，其中相对的两个部分内壁均设有黑色的遮挡层，所述显示盖内设有显示盖空腔，所述显示盖空腔内设有旋转盖，所述旋转盖也呈半球形，并也被均匀分成四个部分，所述旋转盖内壁固定连接有连接杆，所述连接杆的底部固定连接有旋转杆，所述显示盖底部设有显示盖通槽，所述上盖内部设有上盖空腔，所述上盖的顶部设有上盖通槽，所述旋转杆依次穿过显示盖通槽、上盖通槽且底部固定连接有限位盖，所述底壳的底部设有底壳通槽，所述限位盖位于底壳通槽内。
