【专利】一种抗腐蚀气密性强的真空电动蝶阀(专利号:201921453542.9)

专利号：201921453542.9
专利状态：有权
专利类型：[实用新型]
专利申请人：铁岭大沃阀门(集团)有限公司
专利分类号：F16K1/226(20060101)

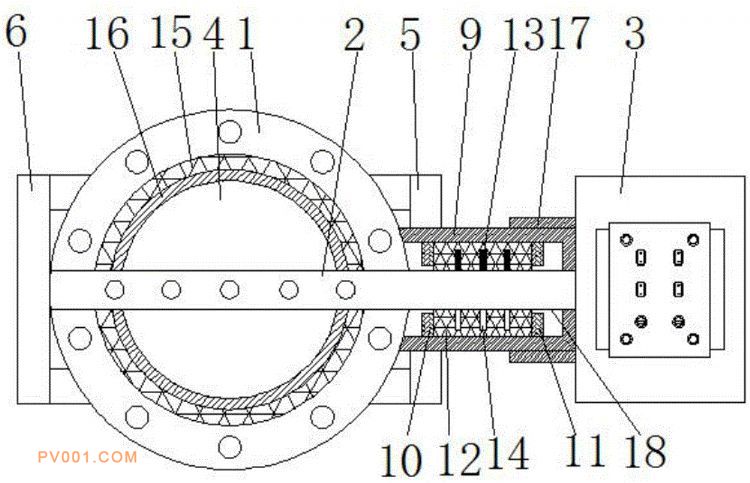

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种抗腐蚀气密性强的真空电动蝶阀，阀体的两侧分别连通有进气口和出气口，阀体的一侧设有电控箱且电控箱内设有电动执行器，电动执行器固定连接到阀杆且阀杆延伸到阀体内，阀杆的端部固定连接到蝶板，蝶板设在阀体内，阀体的内部设有密封组件，密封组件包的密封套筒与阀体连通且阀杆穿过密封套筒，密封套筒的内部密封凸出部A和密封凸出部B，密封凸出部A和密封凸出部之间设有密封橡胶环，密封橡胶环的中部开有通孔且通孔与阀杆紧贴，阀杆的表面设有多个密封环，密封橡胶环的中部沿其高度方向开有多个限位凹槽且限位凹槽与通孔连通，密封环插入到限位凹槽内且密封环的与限位凹槽转动连接。本实用新型有效防止气体泄漏。
