【专利】一种便于检修的闸阀(专利号:201920484738.8)

专利号：201920484738.8
专利状态：有权
专利类型：[实用新型]
专利申请人：莱科阀门(天津)有限公司
专利分类号：F16K3/02(20060101)

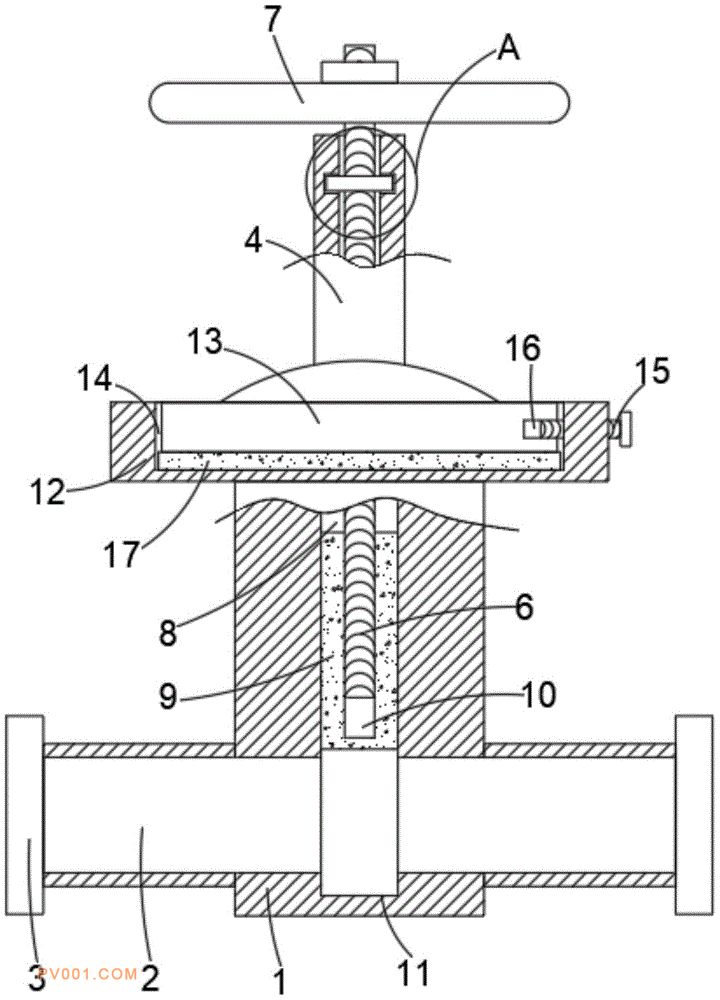

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种便于检修的闸阀，包括阀体，所述阀体中设有横向设置的流通口，且流通口的两端均固定连接有法兰盘，所述阀体的上端设有安装座，所述安装座中设有竖直设置的转槽，且转槽中通过转定机构连接有螺纹杆，所述螺纹杆的上端固定连接有手柄，所述阀体中设有竖直设置的滑槽，且滑槽中滑动连接有阀板，所述阀板中设有与螺纹杆配合设置的第一螺纹槽，所述流通口中设有与阀板配合设置的密封槽。本实用新型中的闸阀内部部件较少，通过三个螺栓对安装座与阀体进行连接即可，相对于现有的大多数采用很多的紧固件进行固定的方式而言，大大降低了工作人员的劳动强度，安装座与阀体连接分离简单快捷，便于对其进行检修。
