【专利】一种带有行程控制器的闸阀(专利号:201921408993.0)

专利号：201921408993.0
专利状态：有权
专利类型：[实用新型]
专利申请人：丽水永能阀门有限公司
专利分类号：F16K3/12(20060101)

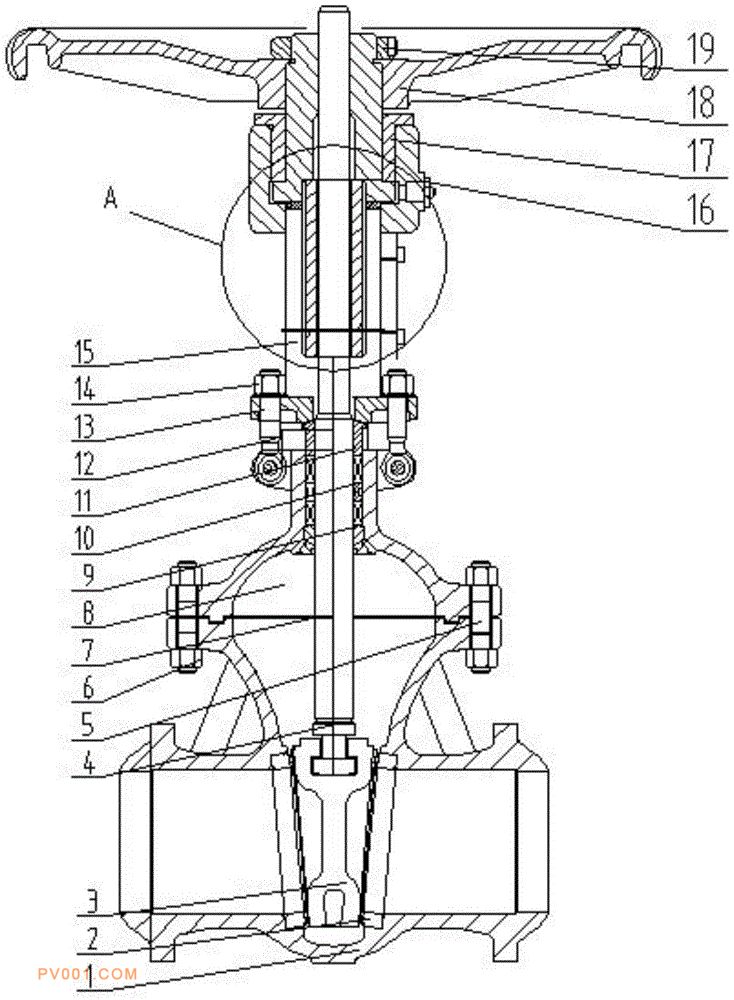

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种带有行程控制器的闸阀，包括阀体、阀座、楔式阀板和阀杆，所述阀体的底部设有阀座，所述阀体的内部设有楔式阀板，所述楔式阀板的顶部连接有阀杆，所述阀座的顶部设有阀盖，所述阀盖的顶部内侧端分布有密封衬套和填料块，所述阀盖的顶部外端设有吊环螺栓，所述阀杆的顶部设有手轮，所述手轮的顶部设有阀杆螺母，所述手轮的底部外端连接有螺套，所述螺套的顶部连接有连接阀杆螺母，所述连接阀杆螺母的外端连接有锁紧帽，所述螺套的中间设有行程挡板，所述行程挡板的右部设有行程控制器，密封性高，经久耐用，质量好，通过在螺套中间的行程挡板外部设置的行程控制器，使得自动化性能高，便于自动控制阀门进出水，使用方便。
