【专利】一种带锁过滤阀门(专利号:201921835449.4)

专利号：201921835449.4
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江皓基流体科技有限公司
专利分类号：F16K5/06(20060101)

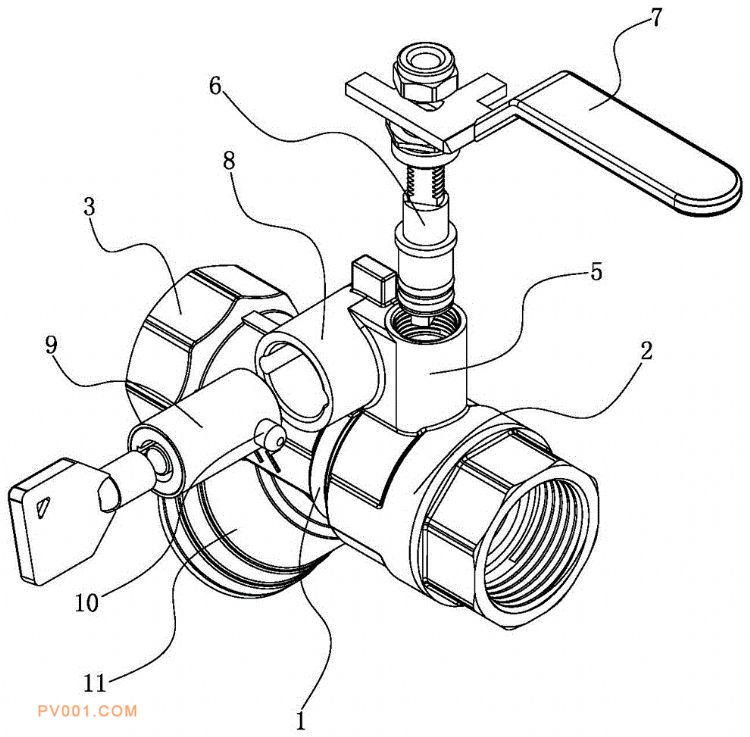

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供了一种带锁过滤阀门，属于阀门技术领域。它解决了现有的过滤球阀当进水管内的水压增大时，其过滤效果会变差的问题。本带锁过滤阀门包括阀体，阀体上具有进水管接头、出水管接头以及设置在阀体内的阀芯，阀体上还竖直设置有阀座，阀座内穿设有阀杆，阀座的中部位置横向水平设置有锁座，锁座中穿设有呈圆柱状的锁体且该锁体内的锁销能锁定阀杆在阀体上转动，进水管接头、出水管接头之间的阀体具有由上向下外倾斜分布的筒状的过滤座，过滤座内设置有呈筒状的过滤组件且该进水管接头、出水管接头通过过滤组件相连通。本实用新型结构简单，能通过内过滤筒、外过滤筒进行两次过滤，过滤效果好，使用寿命长。
