【专利】一种大型高温高真空双闸板阀(专利号:201921323156.8)

专利号：201921323156.8
专利状态：有权
专利类型：[实用新型]
专利申请人：北京北方华创真空技术有限公司
专利分类号：F16K3/02(20060101)

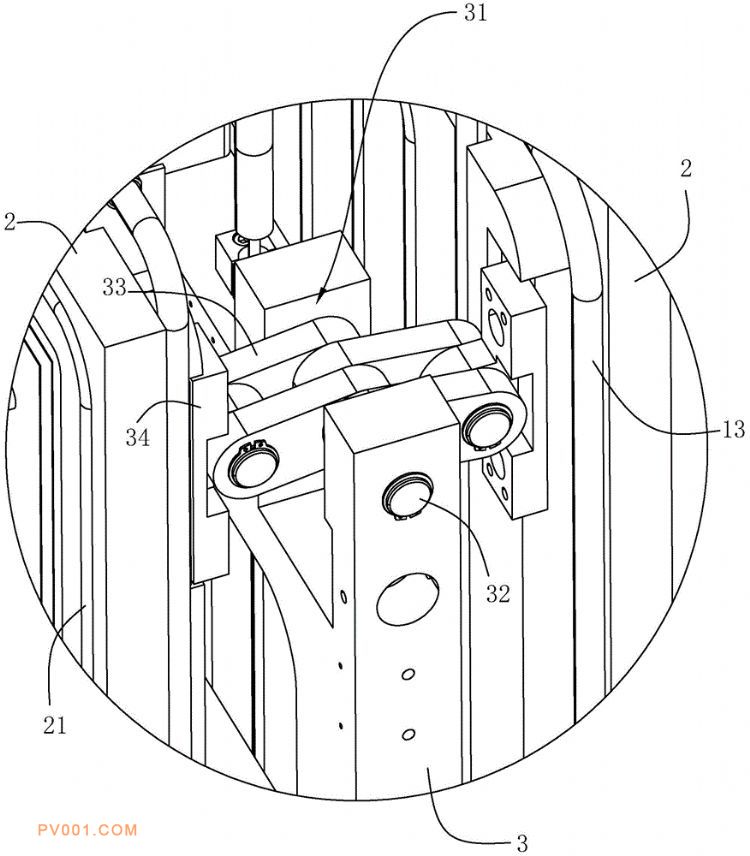

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种大型高温高真空双闸板阀，属于一种真空炉用大型阀门；其技术方案要点是包括矩形的壳体以及气缸；壳体上开设有通料口，通料口处均设有板阀，两个板阀之间设有中心导向架；中心导向架的上下表面均开设有两个容纳槽，容纳槽内设有横轴，横轴的两端和容纳槽的侧壁固定连接；横轴上套设有多个转动板，且转动板能够沿着横轴的轴线转动，多个转动板分成两组且分别朝向两个板阀；每组的转动板远离横轴的一端设有固定板，固定板栓接在板阀上，外壳内还设有能够对板阀运动进行导向的导向组件。本实用新型解决了常见的板阀打开闭合存在安全隐患且工作效率低下的问题，达到了提高安全性以及工作效率的效果。
