【专利】一种新型刀闸阀(专利号:201920508867.6)

专利号：201920508867.6
专利状态：有权
专利类型：[实用新型]
专利申请人：莱科阀门(天津)有限公司
专利分类号：F16K3/02(20060101)

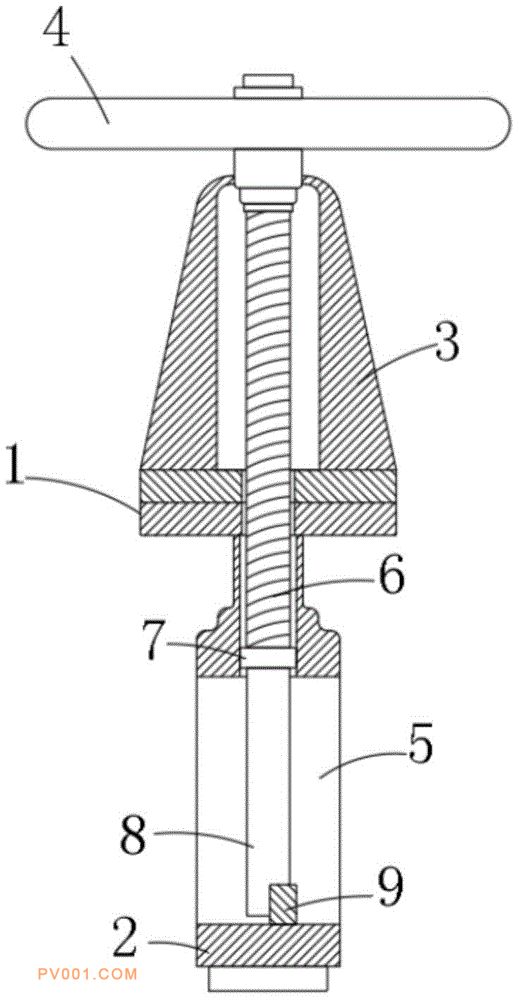

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种新型刀闸阀，包括阀体，所述阀体包括下阀体和上阀体，所述上阀体的侧壁贯穿设有与其螺纹连接的传动机构，所述下阀体的侧壁贯穿设有排水管道，所述排水管道内设有阀板，所述阀板贯穿下阀体的侧壁并与其滑动连接，所述阀板与传动机构相连接，所述排水管道的内底部设有与阀板相配合的切合块，所述下阀体位于上阀体的上端，且所述下阀体通过焊接的方式与下阀体相连接，所述传动机构包括贯穿上阀体侧壁并与其螺纹连接的螺纹杆。本实用新型结构合理，可以保证阀板底部侧壁不会挤压泥浆，保证阀板与密封面紧密连接，增加阀板的密封性，也可以对阀板进行保护，使其不易被腐蚀，增加其使用寿命。
