【专利】一种三通止回阀(专利号:201921530528.4)

专利号：201921530528.4
专利状态：有权
专利类型：[实用新型]
专利申请人：贝斯格流体科技有限公司
专利分类号：F16K11/06(20060101)

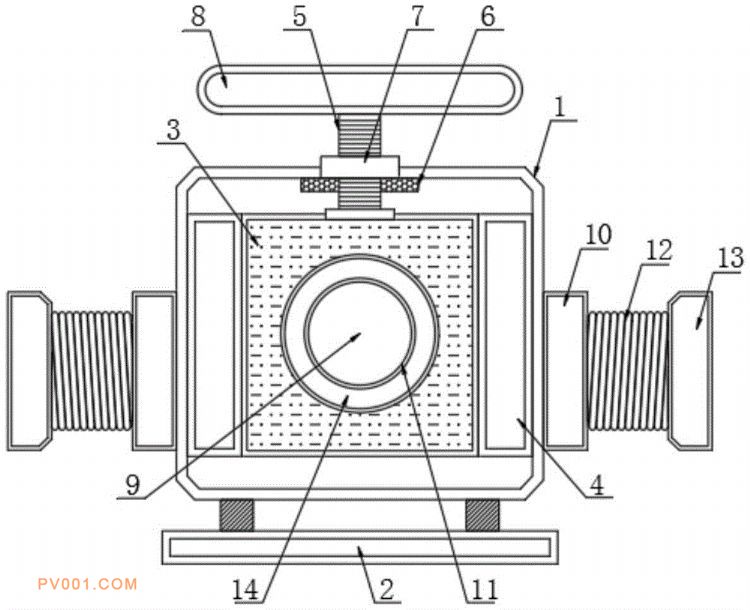

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种三通止回阀，具体涉及阀门领域，包括外壳和进水口，所述外壳的底部设有支撑架，所述外壳的内部设有阀块，所述外壳的前端两侧均设有皮带，所述阀块的顶部设有螺纹杆，所述螺纹杆的外侧设有密封垫，所述密封垫的顶部设有螺纹环，所述螺纹杆的顶部设有转盘，所述进水口位于外壳的前端中间，所述外壳的两侧均设有出水口，所述进水口和出水口的一端均设有软胶管，所述软胶管的外侧设有金属薄片，所述软胶管的末端设有连接管，所述连接管的内部设有胶圈。本实用新型通过软胶管，能够对本阀门的连接器件进行弯曲调节，从而便于与外界不同朝向的管道进行连接，利用金属薄片能够对软胶管起到保护作用。
