【专利】一种具有取样保护功能的球阀(专利号:201921231113.7)

专利号：201921231113.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江上功阀门有限公司
专利分类号：F16K5/06(20060101)

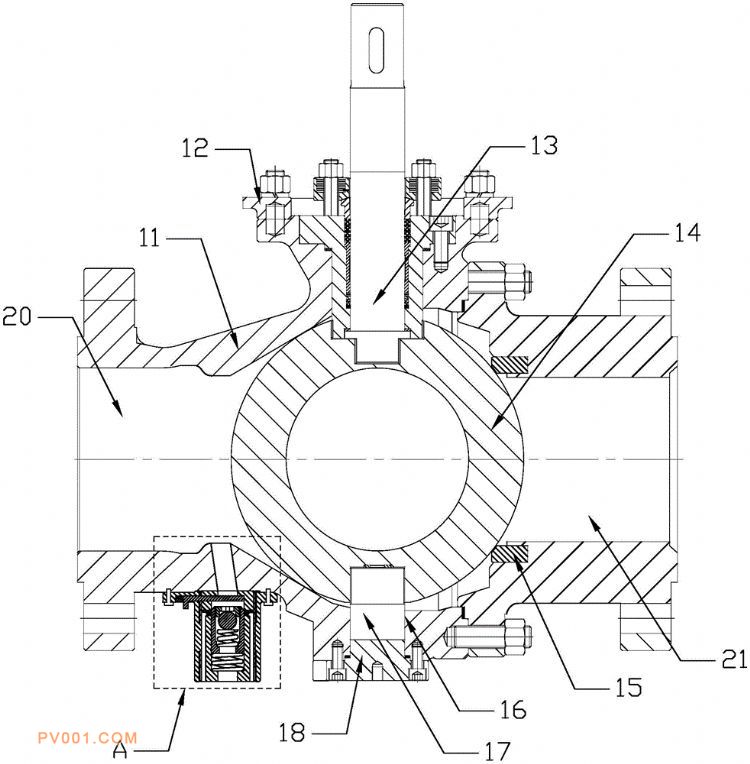

专利摘要：地址：325000 浙江省温州市永嘉县瓯北街道东瓯泵阀工业园区公开（公告）日:2020-05-26摘要:本实用新型公开了一种具有取样保护功能的球阀，包括阀体、阀盖、上阀杆、球体、阀座、下阀杆、进流道和出流道，阀体开设有取样口，阀体外侧安装有取样缓冲装置，取样缓冲装置包括壳体，壳体具有内腔，壳体设有取样进口，内腔内滑移设置有缓冲滑块，缓冲滑块与内腔之间压缩设置有第一压缩弹簧，壳体开设有至少一条取样管道；缓冲滑块具有缓冲腔，缓冲腔开设有缓冲进口，缓冲腔内设置有钢珠及第二压缩弹簧，钢珠与缓冲进口相抵，第二压缩弹簧压缩设置在钢珠与内腔之间，缓冲腔开设有缓冲出口；壳体一侧设置有将取样进口截断的启闭组件。本实用新型具有以下优点和效果：可降低流体介质的冲击力，来防止用于检测流体介质的检测仪表发生损坏。
