【专利】一种旋启式止回阀(专利号:201921454312.4)

专利号：201921454312.4
专利状态：有权
专利类型：[实用新型]
专利申请人：铁岭大沃阀门(集团)有限公司
专利分类号：F16K15/03(20060101)

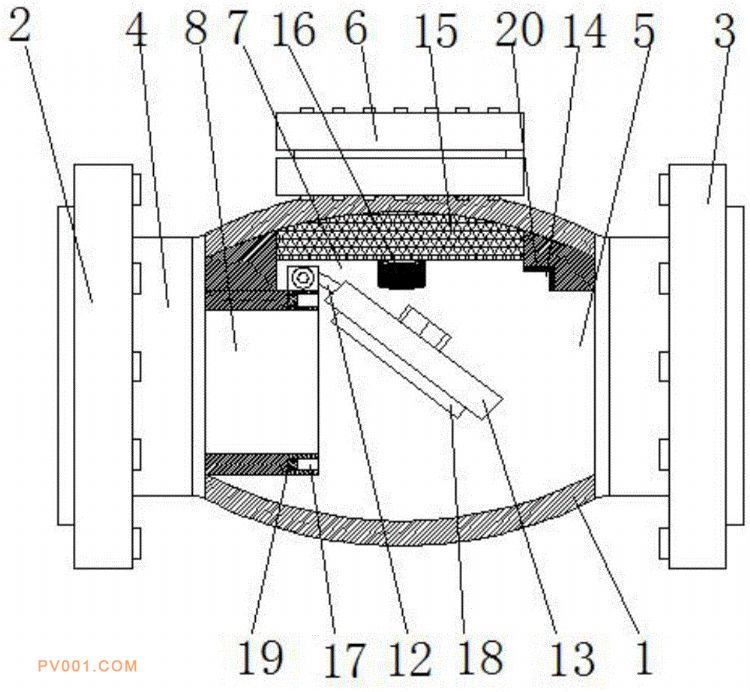

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种旋启式止回阀，包括阀体，阀体的两侧分别连通有进液口和出液口，进液口连通有进液腔，出液口连通到出液腔，阀体的顶部固定设有阀盖，阀盖的内部设有容纳腔，容纳腔设在进液腔和出液腔之间，进液腔与容纳腔的连通处处设有一凸出限位部，凸出限位部的顶部设有固定座，固定座的中部通过铰接轴与卡扣板转动连接，铰接轴的两端抵触在容纳腔的前、后两侧且铰接轴与容纳腔转动连接，容纳腔与出液腔的连通处的顶部设有一限位台阶，限位台阶与固定座平行，卡扣板的一侧边缘紧贴在限位台阶处，容纳腔的内顶部设有密封部，密封部的底部设有弹簧且弹簧的底部抵触在卡扣板的表面。本实用新型的密封效果更佳。
