【专利】一种气囊密封半球阀(专利号:201921665563.7)

专利号：201921665563.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江阳旭阀业有限公司
专利分类号：F16K5/06(20060101)

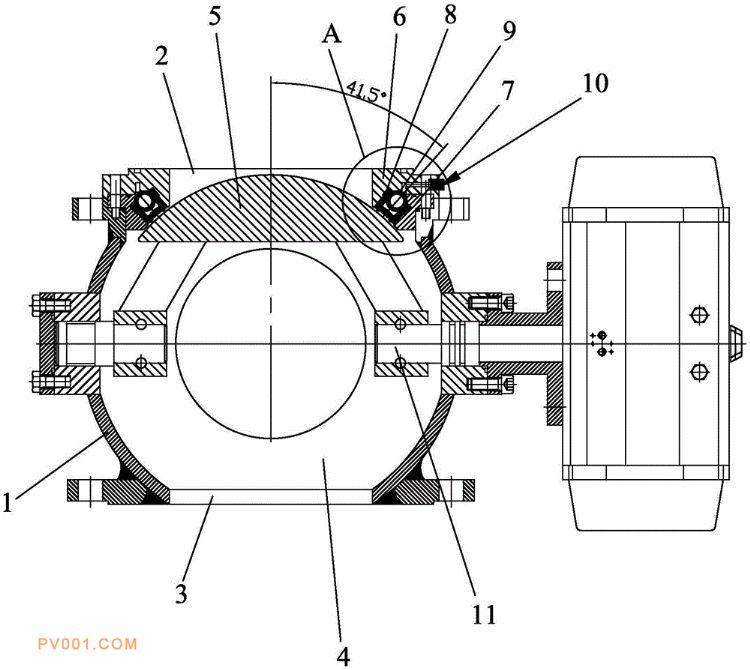

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种气囊密封半球阀，包括阀体，阀体的上下部分别设有进液口和出液口，阀体的内部设有内腔，内腔中安装有半球体阀芯，还包括下安装座、上安装座、气囊密封件及压环，上安装座与下安装座经螺钉安装于进液口的外端面，上安装座与下安装座之间形成安装槽，气囊密封件嵌设在安装槽内，气囊密封件经压环压紧；所述上安装座的外侧开设有进气口，进气口上安装有单向阀，上安装座的内部设有与进气口相通的通气流道，压环上开设有用于连通气囊密封件与通气流道的通孔；气囊密封件在充气时与半球体阀芯过盈配合，气囊密封件在放气后与半球体阀芯间隙配合。本实用新型不仅密封效果好，而且具有启闭无摩擦的特点，能消除球阀卡涩的问题。
