【专利】一种流量阀阀芯固定装置(专利号:201921810988.2)

专利号：201921810988.2
专利状态：有权
专利类型：[实用新型]
专利申请人：济南隆利液压装置有限责任公司
专利分类号：F16K1/32(20060101)

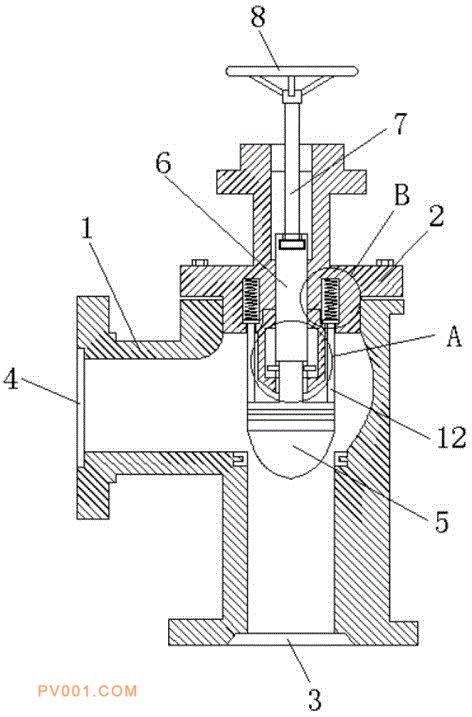

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种流量阀阀芯固定装置，包括阀体，所述阀体的底部固定连接有阀盖，所述阀体的中心设置有阀芯，所述阀芯顶部的中心固定连接有阀杆，所述阀盖的中心设置有与阀杆相对应的升降螺纹杆，所述阀盖底部的中心设置有与阀杆相对应的密封阀套，所述阀杆的两侧均固定连接有限位杆，所述阀芯顶部的两侧均固定连接有支撑杆，所述滑槽的中心设置有复位弹簧。本实用新型中，该装置与传统装置相比，其结构和设计均有较大创新和改进，该阀芯固定装置既可以起到连接固定作用，同时也可以对阀芯起到一定的定位和限位作用，防止其在长时间工作后位置发生偏移，使阀芯的工作效率得到大大提高，同时也大大提高了阀体的使用寿命，值得大力推广。
