【专利】一种免拆卸更换阀瓣的控制阀(专利号:201921543802.1)

专利号：201921543802.1
专利状态：有权
专利类型：[实用新型]
专利申请人：上海廷本流体控制有限公司
专利分类号：F16K5/04(20060101)

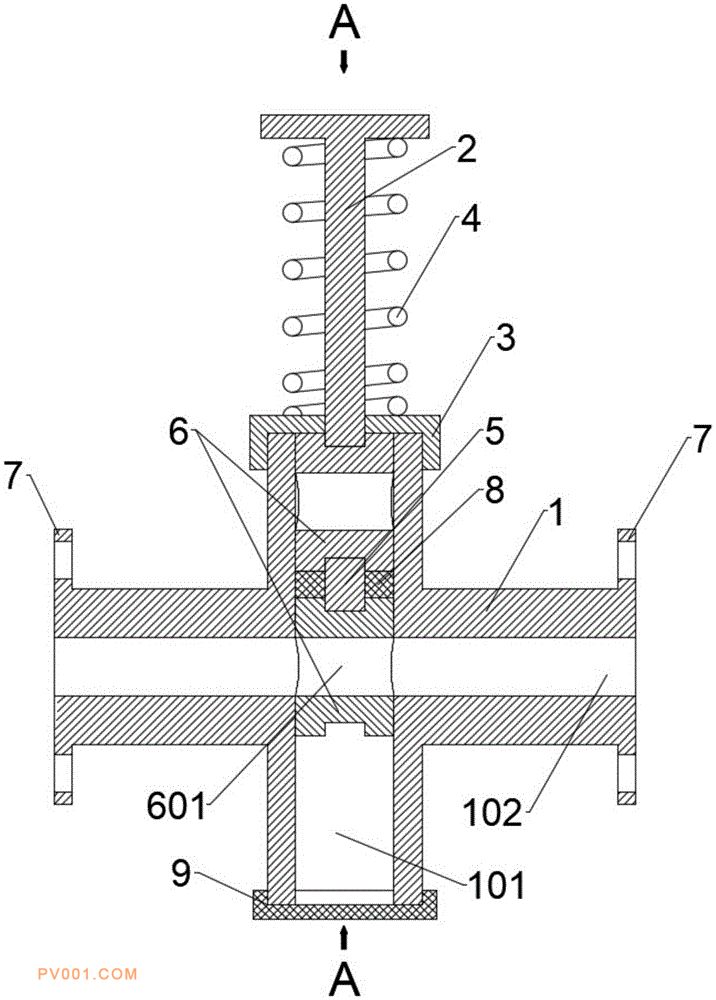

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型实施例公开了一种免拆卸更换阀瓣的控制阀。本实用新型的免拆卸更换阀瓣的控制阀，包括：阀体、压杆、阀盖、弹簧、第一连接件和至少两个阀瓣；所述阀体包括：第一腔体和第二腔体；所述第二腔体与所述第一腔体垂直相通；所述阀盖设置在所述第二腔体的一端，所述阀盖上设置有第一安装孔，所述压杆穿设在所述第一安装孔内；所述弹簧套设在所述压杆上；所述阀瓣设有第一通孔；所述阀瓣的与所述第一通孔的轴线相垂直的两端设有第二安装孔；所述第一连接件的两端分别安设在不同的所述阀瓣的所述第二安装孔内；所述压杆的下端设置在位于最上方的所述阀瓣的所述第二安装孔内。本实用新型的免拆卸更换阀瓣的控制阀结构简单、操作简便、便于维护。
