【专利】一种高密封性煤气阀(专利号:201921395861.9)

专利号：201921395861.9
专利状态：有权
专利类型：[实用新型]
专利申请人：玉环市球阀总厂有限公司
专利分类号：F16K5/06(20060101)

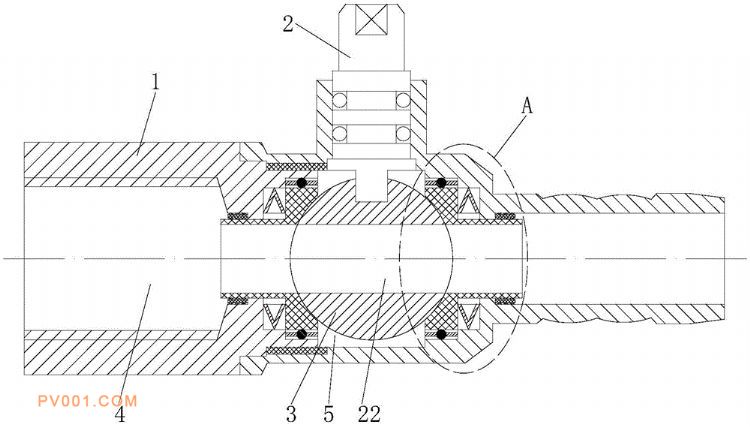

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种高密封性煤气阀，包括阀体、阀杆与阀芯，所述阀体内设有流通孔与阀芯腔，所述阀芯处于阀芯腔内，所述阀芯腔内匹配在阀芯的左侧、右侧的位置设有对称分布的密封结构，所述密封结构包括密封圈、碟簧与导向装置，所述密封圈的内侧面具有球弧面，所述球弧面贴合密封在阀芯的外表面，所述密封圈的外侧面沿轴向向外延伸设有筒体，所述筒体上密封套设有油封，所述油封的外周面与阀体的流通孔的内壁贴合密封；所述碟簧的一端抵在阀芯腔内壁，另一端抵在密封圈的外侧面，从而使得密封圈的球弧面紧紧的贴合在阀芯的外表面；所述导向装置固定套设在密封圈的外周面，且导向装置的外周面与阀芯腔的内壁为可活动设置，所述导向装置在阀芯腔内沿轴向具有移动趋势。本实用新型的高密封性煤气阀，它可以更好的使阀芯与密封圈之间保持始终贴合密封。
