【专利】稳压阀(专利号:201921434624.9)

专利号：201921434624.9
专利状态：有权
专利类型：[实用新型]
专利申请人：徐州鸿业仪器仪表有限公司
专利分类号：F16K17/30(20060101)

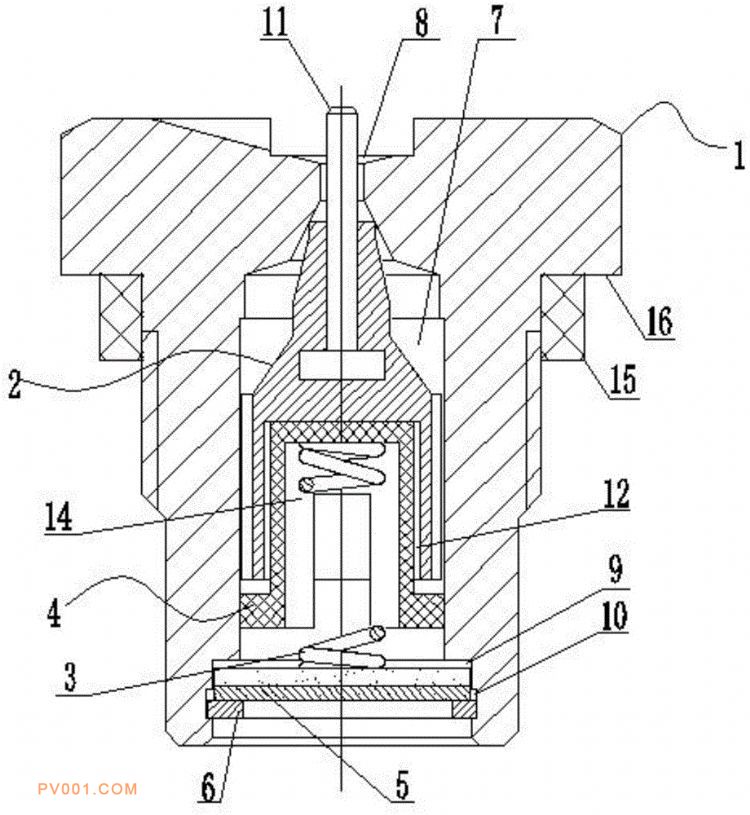

专利摘要：公开（公告）日:2020-05-26摘要:一种稳压阀，阀座上部、下部的轴心处分别开设置有出气孔、阀腔，阀腔的下端延伸到阀座下端的端面，且在靠近下端的位置开设有环形凹槽，于环形凹槽的中部开设有限位凹槽；出气孔的一端延伸到阀座上端的端面，另一端与阀腔的顶部连通；阀芯纵滑动地装配于阀腔中，阀芯的上部与出气孔内腔下部相适配，阀芯的下部轴心处开设有安装腔，阀芯的上端轴心处安装有阀杆；弹簧套滑动地装配于安装腔中，弹簧套的轴心处设有弹簧腔；稳压弹簧安装于弹簧腔中；滤网安装于环形凹槽的上部，且滤网的上端面与稳压弹簧的下端相抵接；挡圈安装于限位凹槽中。该稳压阀结构简单，便于安装和维护，同时，能降低企业生产成本，还能有助于提高稳压系统的可靠性。
