【专利】一种对夹式低阻力止回阀(专利号:201921531353.9)

专利号：201921531353.9
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K15/02(20060101)

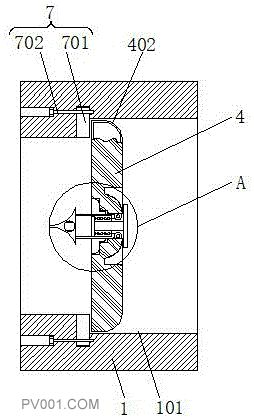

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种对夹式低阻力止回阀，包括阀座、固定件和回弹组件；阀座：所述阀座的右端内腔设有台阶槽，阀座的左侧设有密封组件；固定件：固定件的两端固定在阀座的内腔侧壁，固定件的右侧面固定有固定管，且固定管与阀座的轴线重合，固定管的右端上下两侧相对铰接有阀片；回弹组件：所述回弹组件包括回力杆，回力杆处在固定管右端面的插孔内，回力杆的内侧端固定有端板，回力杆的外侧端固定有推板，端板与固定管右端面之间的回力杆上套接有压缩弹簧；还包括止位环，所述止位环固定在固定管的外侧曲面上，且止位环处在阀片的左侧，本对夹式低阻力止回阀，结构简单，加工和使用方便，启闭阻力小，回弹密封性好。
