【专利】一种高频率长寿命蝶阀(专利号:201921812157.9)

专利号：201921812157.9
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州佳能阀门有限公司
专利分类号：F16K1/226(20060101)

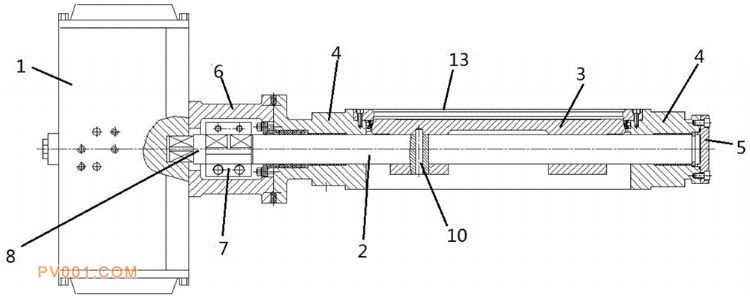

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种高频率长寿命蝶阀，包括执行机构、阀杆、阀板、阀体、端盖、支架、对夹块、接轴和密封圈压板；其特征在于所述阀杆活动安装在阀体内；所述端盖通过螺栓与阀体固定连接，所述端盖与阀杆之间还设有对开环；所述阀板通过销与阀杆活动连接，所述阀板与阀体之间设有密封圈和软密封环，所述密封圈和软密封环通过密封圈压板固定安装在阀板与阀体之间，密封圈压板与阀体通过螺栓固定连接。本实用新型通过双偏心的结构使阀板转动时与密封面之间无挤压现象，提高了密封面的使用寿命，加上阀门严密的密封性，使阀门具有超长的使用寿命；通过密封圈采用PTFE材料，便于更换。
