【专利】一种串联燃气阀组组件及燃气烤箱(专利号:201921366369.9)

专利号：201921366369.9
专利状态：有权
专利类型：[实用新型]
专利申请人：广东长青(集团)股份有限公司
专利分类号：F16K11/22(20060101)

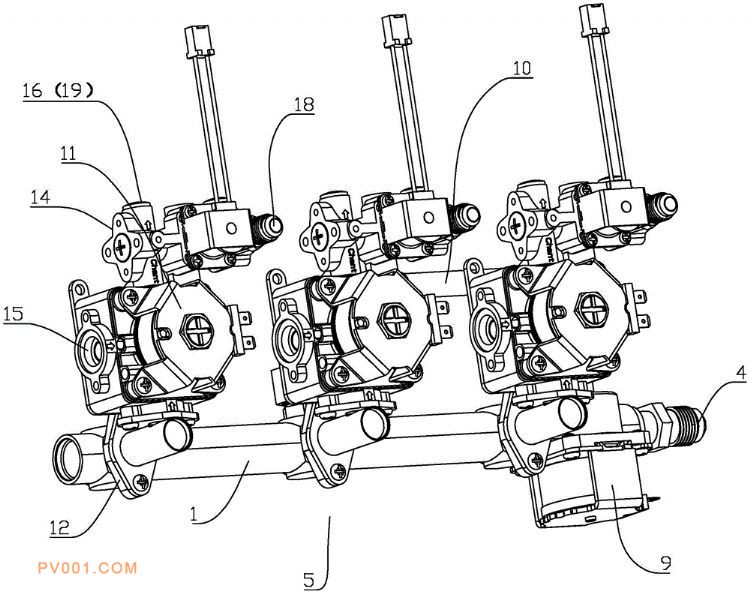

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种串联燃气阀组组件，包括：主气管，主气管内设置有气流通道，气流通道两端皆设置有第一连接位，主气管的外侧壁上设置有一安装位和三第二连接位；靠近安装位的第一连接位设置为进气口，另一第一连接位封闭；安装位包括位于主气管侧壁上的第一通孔及第二通孔，每个第二连接位上具有至少一个与气流通道连通的第三通孔；第一电磁开关阀，安装在第一通孔内，用于控制第二通孔启闭，安装位与最靠近安装位的第二连接位之间的气流通道关闭；辅助气管，一端与第二通孔连接，另一端与一第三通孔连接；电磁比例阀，安装在第二连接位上，电磁比例阀用于控制未与辅助气管连接的第三通孔的启闭。本串联燃气阀组组件结构简单，实用性能佳。
