【专利】一种分体式刀型闸阀(专利号:201921519189.X)

专利号：201921519189.X
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K3/02(20060101)

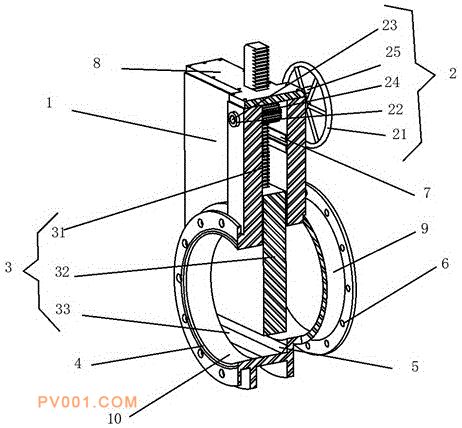

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种分体式刀型闸阀，包括阀体、升降单元和截流单元，所述阀体的上端设有与内部连通的安装腔，安装腔的顶部设有端盖，安装腔安装有截流单元，所述阀体的上部安装有升降单元，所述升降单元包含转动轮、滚动轴承、安装轴、升降齿轮和手摇轮，所述安装轴的两端分别固定套接有滚动轴承，所述滚动轴承穿过且转动连接在阀体上端的两侧壁中，所述安装轴的中部固定连接有升降齿轮，所述安装轴的一端穿过其中的一个滚动轴承且固定连接有转动轮，所述转动轮的旋转平面上转动连接有手摇轮；用手摇动手摇轮可以带动转动轮沿所在的平面转动，该分体式刀型闸阀密封效果好，寿命长，方便检修，成本低。
