【专利】一种制动系统用双向止回阀(专利号:201921482002.3)

专利号：201921482002.3
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡航空工业(集团)有限公司
专利分类号：F16K15/08(20060101)

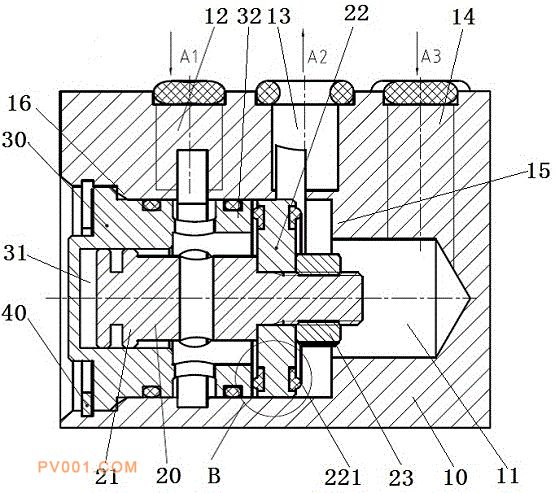

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供了一种制动系统用双向止回阀，能够实现根据两进口气压来实现气压较大的进气气路与出气气路连通。制动系统用双向止回阀包括：阀体、阀腔及堵盖；阀腔中设置有滑阀芯，滑阀芯包括导向杆和活门；阀体上设置有第一进气通道、第二进气通道及出气通道，出气通道的内端位于第一、二进气通道内端之间；阀腔中设置有第一、二限位部；滑阀芯在运动至极限位置时分别与第一、二限位部挡止配合；活门的端面上设有封堵第一、二限位部中阀口的弹性密封圈或弹性密封垫，或者，活门的周面上设置有与阀体配合的弹性密封圈，以使滑阀芯在阀腔中运动时实现出气通道仅与第一进气通道或第二进气通道连通。
