【专利】一种基于共享泵浦的多芯单模光纤信号传输装置(专利号:202010016774.9)

专利号：202010016774.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：电子科技大学
专利分类号：H04B10/2581(20130101)

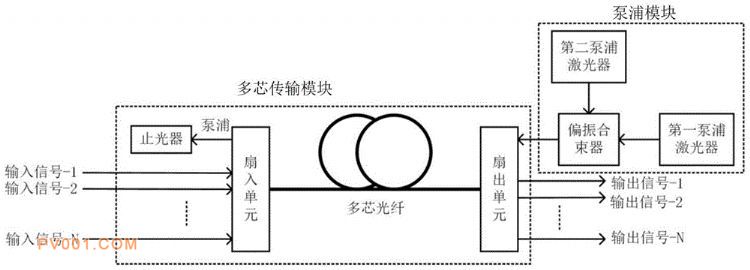

专利摘要：公开（公告）日:2020-05-26摘要:本发明提供了一种基于共享泵浦的多芯单模光纤信号传输装置，包括多芯传输模块和泵浦模块两个部分。多芯传输模块由止光器、扇入单元、多芯光纤和扇出单元组成，多路输入信号正向注入多芯传输模块，与反向注入的泵浦光相向传输，通过拉曼放大效应补偿信号传输损耗；泵浦模块包括第一泵浦激光器、第二泵浦激光器和偏振合束器，在14XXnm波段形成圆偏振拉曼泵浦光，降低拉曼放大过程中的偏振依赖效应。与现有单芯单模传输系统相比，本发明在单根光纤中同时提供多路单模并行传输能力，大幅提高了单根光纤的系统传输容量，同时通过共享泵浦技术，为多路传输信号共同提供拉曼放大增益，提高泵浦使用效率，降低传输系统复杂度。
