【专利】一种潜水轴流泵导叶体结构(专利号:201921214123.X)

专利号：201921214123.X
专利状态：有权
专利类型：[实用新型]
专利申请人：上海连成集团苏州股份有限公司
专利分类号：F04D29/54(20060101)

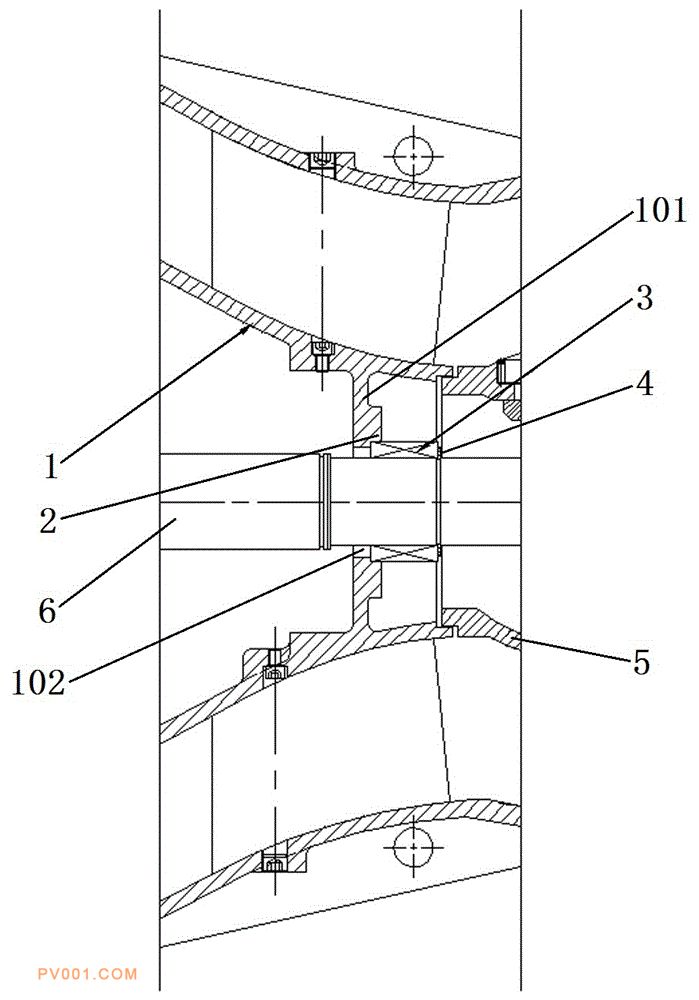

专利摘要：公开（公告）日:2020-05-26摘要:一种潜水轴流泵导叶体结构，包括安装于泵轴上的导叶体、机械密封座、机械密封、弹性挡圈、叶轮座；导叶体的内部设有连为一体的中间板，中间板的中心开设有供泵轴穿过的轴孔，机械密封座与中间板的轴孔和中间板的朝向叶轮座的板面铸造成一体，机械密封座的朝向叶轮座的端面内缘沿周向设有一圈定位槽，机械密封的一端抵于定位槽内实现一端的轴向限位，机械密封的另一端通过弹性挡圈实现另一端的轴向限位。将导叶体和机械密封座铸造成一体，减少了导叶体和机械密封座上的铸造工序，使得潜水轴流泵的装配得到简化，并且减少了原来导叶体和机械密封座配合处的进水隐患点，潜水轴流泵的运行更加可靠、稳定。
