【专利】一种空心杆分采分出抽油泵举升装置(专利号:201920448973.X)

专利号：201920448973.X
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石油化工股份有限公司胜利油田分公司石油工程技术研究院

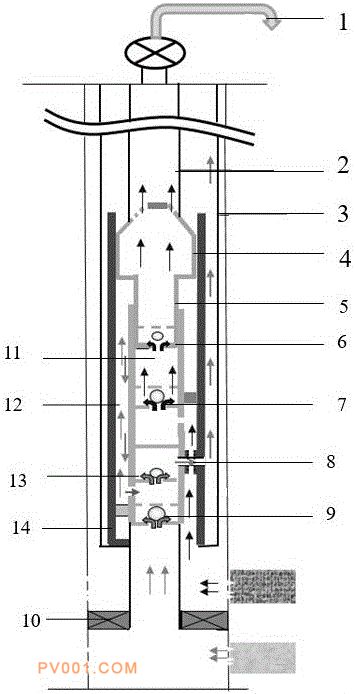

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种空心杆分采分出抽油泵举升装置，包括泵筒、柱塞、空心秆，所述柱塞包括相连接的上柱塞和下柱塞，上柱塞上端连接空心秆，所述泵筒包括外泵筒、内泵筒，所述上柱塞滑行于外泵筒内，下柱塞滑行于内泵筒内，其特征在于，所述外泵筒同心式套在内泵筒外部，且外、内泵筒之间形成第一环形空间，所述第一环形空间内安装隔板，隔板把第一环形空间分隔成下层采集腔、上层采集通道，所述内泵筒内腔中部横置一堵板，把内泵筒分隔成上腔室和下腔室，此时上腔室称为上层采集腔。本实用新型实现了上下两层流体的分层开采、分层计量、分层测试，避免了层间干扰。
