【专利】一种具有可调容腔的配流盘及柱塞液压泵(专利号:202010042299.2)

专利号：202010042299.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：徐州工业职业技术学院
专利分类号：F04B1/2014(20200101)

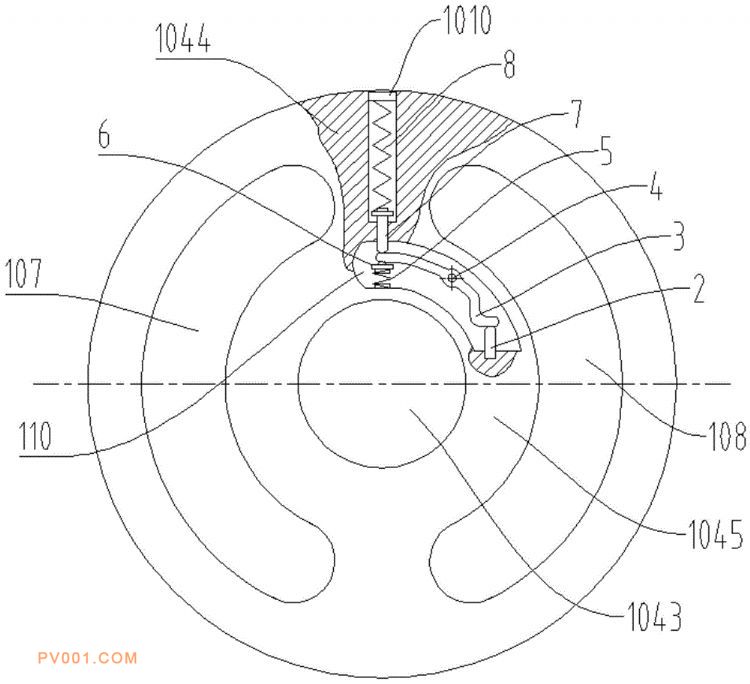

专利摘要：公开（公告）日:2020-05-29摘要:一种具有可调容腔的配流盘及柱塞液压泵，配流盘包括配流盘本体，配流盘本体上设置有缓冲机构，缓冲机构包括沿着径向开设的缓冲腔和环向设置的环向容纳腔，缓冲腔的外端通过堵头密封，其内部设置有第二弹簧和柱塞，第二弹簧的两端分别与堵头和柱塞抵接；环向容纳腔中设置杠杆和致动器，杠杆通过中部的旋转轴与配流盘本体连接；环向容纳腔的上端与缓冲腔的里端之间通过连通孔连通，柱塞设置在连通孔中，且上端固接有限位环，其下端与杠杆的上端抵接，杠杆上端的下部通过第一弹簧与配流盘本体连接。该配流盘有助于缓解柱塞泵的困油问题，可显著地降低柱塞泵的振动和噪声，且能保证柱塞泵的效率；该液压泵的振动小，噪声低，且具有较高的效率。
