【专利】第五类热驱动压缩(专利号:201610821030.8；106403366B)

专利号：201610821030.8;106403366B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B25/02(20060101)

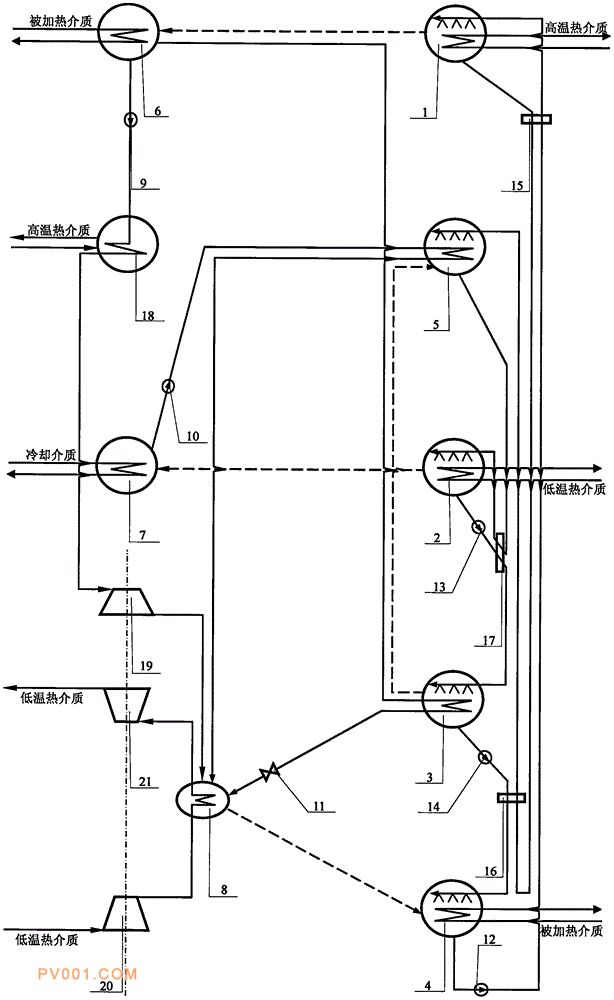

专利摘要：公开（公告）日:2020-05-29摘要:本发明提供第五类热驱动压缩?吸收式热泵，属于动力、制冷与热泵技术领域。发生器、第二发生器、第三发生器、吸收器、第二吸收器、溶液泵、第二溶液泵、第三溶液泵、溶液热交换器、第二溶液热交换器和第三溶液热交换器组成溶液回路，发生器连通冷凝器，第二发生器连通第二冷凝器，第三发生器连通第二吸收器，冷凝器经第三发生器和节流阀连通蒸发器，冷凝器经冷剂液泵依次连通蒸汽发生器、膨胀机和蒸发器，第二冷凝器经第二冷剂液泵和第二吸收器连通蒸发器，外部有低温热介质通道连通压缩机、蒸发器和第二膨胀机，蒸发器连通吸收器，发生器、第二发生器、吸收器、冷凝器、第二冷凝器和蒸汽发生器分别有介质通道与外部连通。
