【专利】一种具有动力轴封机构的离心泵(专利号:201921105381.4)

专利号：201921105381.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏建安泵业制造有限公司
专利分类号：F04D29/12(20060101)

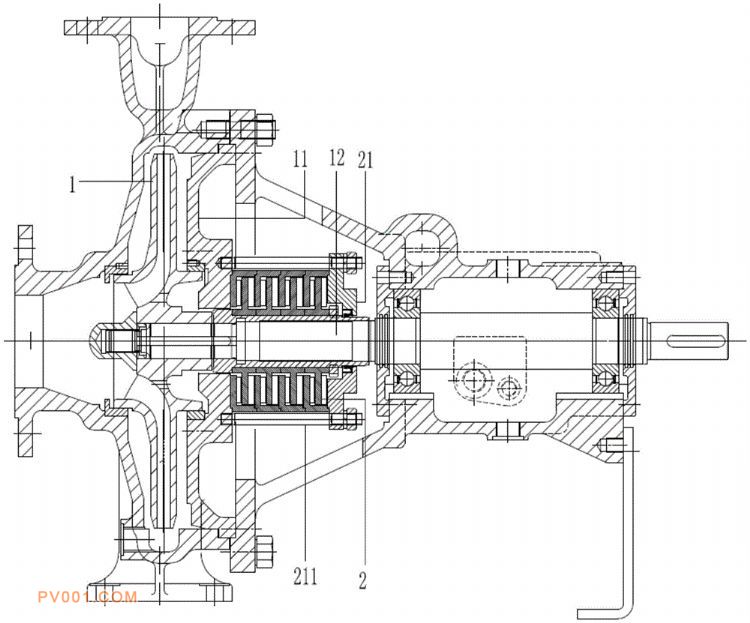

专利摘要：公开（公告）日:2020-05-29摘要:本实用新型提供了一种具有动力轴封机构的离心泵，其特征在于，包括主叶轮和泵壳，主叶轮套装于动力轴上，泵壳套于主叶轮上，动力轴上还套装有多个副叶轮，多个副叶轮沿着动力轴的轴向排列，副叶轮的轮径小于主叶轮的轮径，动力轴的端部还套装有封住多个副叶轮的压盖，压盖固定连接所述泵壳。离心泵工作时，经泵壳和动力轴缝隙泄漏出来的液体流到导叶轮被消除旋转，副叶轮被动力轴带动旋转产生压头限制液体向外泄漏，离心泵不工作时，压盖和唇封件形成停车密封，防止液体泄露。本实用新型提供了一种具有动力轴封机构的离心泵，其动力轴封机构密封效果好，可以应对连续运转工况和各种输送介质。
