【专利】一种整体外保温的磁力泵(专利号:201811390128.8)

专利号：201811390128.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：孙贵章
专利分类号：F04D13/06(20060101)

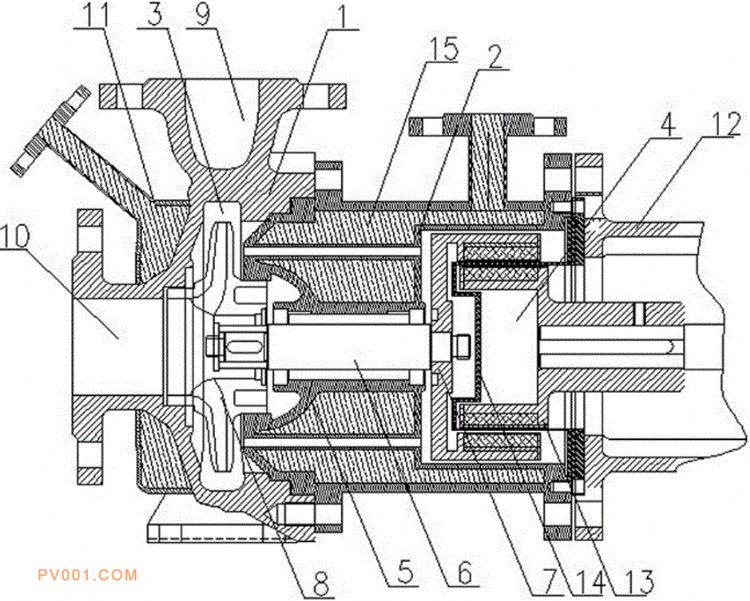

专利摘要：公开（公告）日:2020-05-29摘要:本发明涉及一种整体外保温的磁力泵，泵壳内设有穿接转轴的转轴支架，泵壳内腔分隔为工作腔和动力腔，动力腔内设安装于转轴一端的内转子，工作腔内设有叶轮，叶轮安装于转轴另一端，叶轮上方腔体上设有进料口，叶轮左侧腔体上设有出料口，泵壳外侧设有覆盖工作腔保温夹套，保温夹套上安装有联通保温夹套的连接法兰；动力腔右侧设有泵盖，泵盖安装于泵壳，动力腔内设有与内转子配合的外转子，外转子连接泵壳外的动力源，内、外转子间设有隔离套，隔离套安装端固定于泵壳与泵盖之间，隔离套与泵盖围成一个密闭腔，外转子位于密闭腔中；转轴支架与泵壳内壁间围成密闭保温腔，保温腔覆盖动力腔和转轴，泵壳上设有联通保温腔的连接法兰。
