【专利】一种具有颗粒过滤结构的衬氟磁力泵(专利号:201921301528.7)

专利号：201921301528.7
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏建安泵业制造有限公司
专利分类号：F04D13/02(20060101)

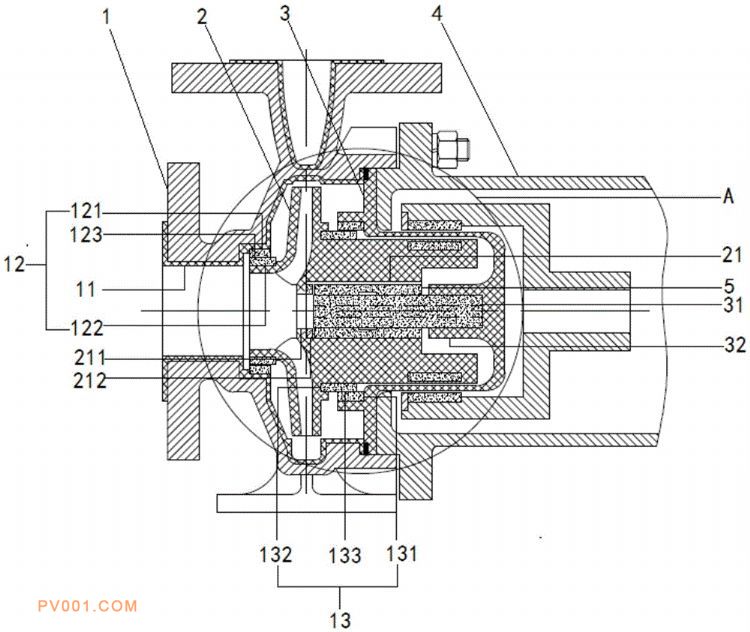

专利摘要：公开（公告）日:2020-05-29摘要:本实用新型提供了一种具有颗粒过滤结构的衬氟磁力泵，首先设置了磁力泵本体，其包括泵体、叶轮总成、隔离套和连接架，连接架固定安装于泵体上，且连接架与泵体构成一柱形空腔，叶轮总成位于柱形空腔内，且叶轮总成转动安装于连接架上，隔离套设置于叶轮总成与连接架之间，泵体的输入端与叶轮总成之间设置有第一过滤部件，隔离套与叶轮总成之间设置有第二过滤部件，第一过滤部件和第二过滤部件皆由静环和动环构成，静环与动环间留有0.25mm的间隙用于过滤颗粒。本实用新型相较于现有技术通过过滤部件将物料中的颗粒阻挡在隔离套之外，进而解决了衬氟磁力泵内推力轴承的磨损问题。
