【专利】一种涡轮泵装配支架及涡轮泵装配方法(专利号:202010106781.8)

专利号：202010106781.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：安徽九州云箭航天技术有限公司
专利分类号：B23P19/06(20060101)

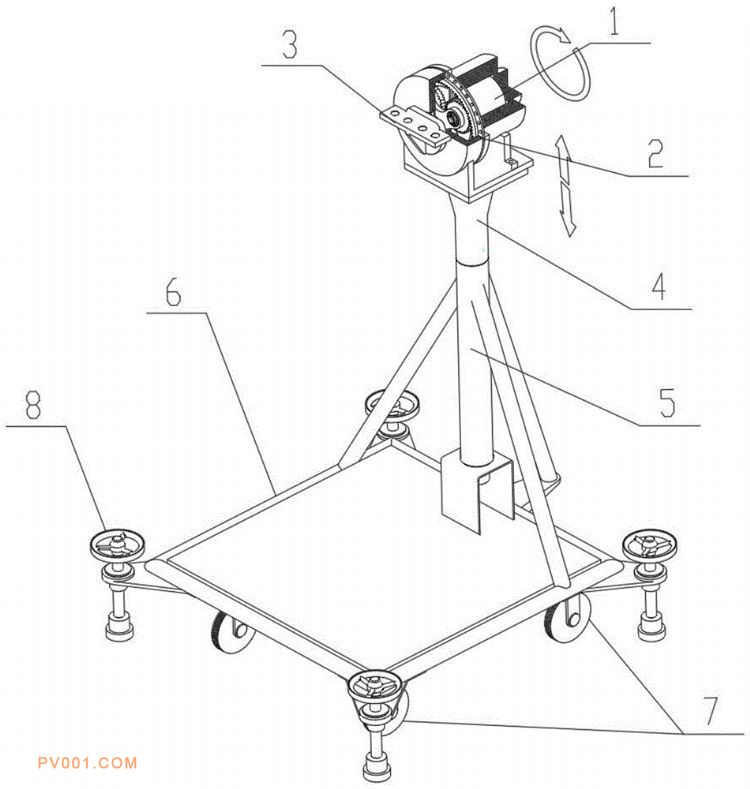

专利摘要：公开（公告）日:2020-05-29摘要:本发明公开了一种涡轮泵装配支架及涡轮泵装配方法，装配支架包括承载机构，以及设置于承载机构上的装配机构；装配机构包括升降杆组件，装配组件，且装配组件至少包括可旋转地设置的装配平台，装配平台的上方还设置有可调节扭矩扳手组件。装配方法包括：第一静环的构建；动环组件、第一静环和第二静环的装配；第二静环和外壳的装配。通过装配平台的可旋转设置以及升降杆组件的升降设置，实现装配过程中的装配姿态的自如调节，达到便捷装配的效果，通过可调节扭矩扳手组件的设置，使得能够对第二静环和外壳的装配过程中采用分段扭矩转动方式进行操作，并且，整个结构相对紧凑，集成度高，占用空间小，有利于提高整个装配过程中的装配效率。
