【专利】一种带加热功能的混流泵及应用该泵的设备(专利号:202010116188.1)

专利号：202010116188.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：汉宇集团股份有限公司
专利分类号：F04D13/06(20060101)

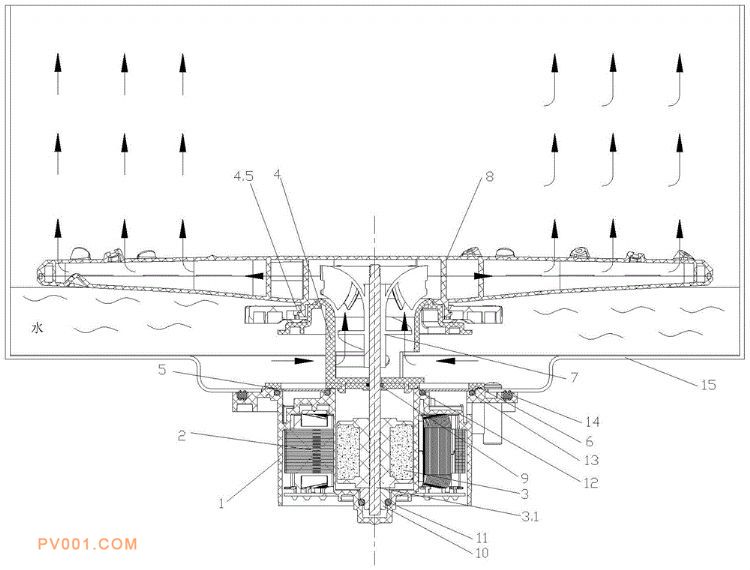

专利摘要：公开（公告）日:2020-05-29摘要:本发明涉及一种带加热功能的混流泵及应用该泵的设备，其泵体中心具有圆筒状隔水套，所述隔水套将所述泵体分割成同轴但方向相反的第一腔室和第二腔室；所述第一腔室设有定轴电机转子及轴承；所述第二腔室设有电机定子；在第一腔室外侧，第二腔室背面具有一圆环状凹槽；发热盘，套设限位在所述圆环状凹槽内；固定压盖，其与泵体固定并将发热盘压紧在泵体圆环状凹槽内。该带加热功能的混流泵的发热盘安装在泵体内部，占有空间小，将发热盘与水泵形成结构紧凑的一体化组件，方便生产。
