【专利】具有改善放电的电荷泵电路和对应的放电方法(专利号:201911142815.2)

专利号：201911142815.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：意法半导体股份有限公司
专利分类号：H02M3/07(20060101)

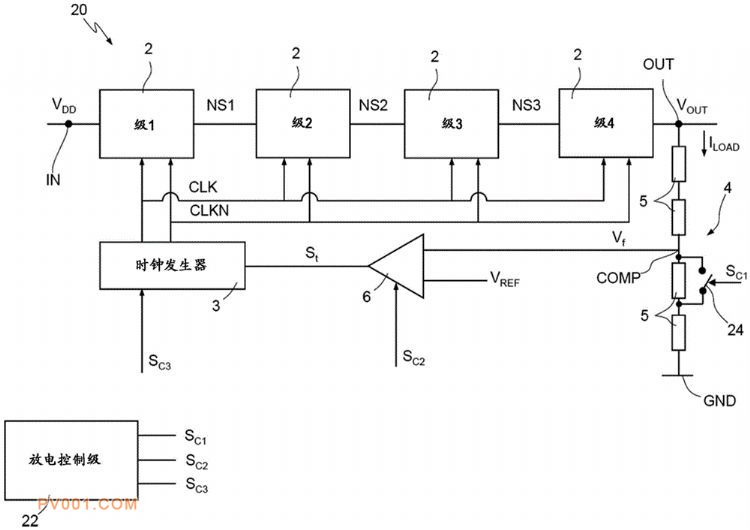

专利摘要：公开（公告）日:2020-05-29摘要:本公开的各实施例涉及具有改善放电的电荷泵电路和对应的放电方法。电荷泵电路具有在输入端子和输出端子之间彼此级联的多个电荷泵级，以提供相对于输入电压具有升压值的输出电压。时钟发生器被配置为生成被提供给电荷泵级以执行输入电压的升压的时钟信号。输出电压调节反馈闭环耦合到时钟发生器，以基于反馈电压来执行输出电压的调节。放电控制级被配置为通过生成被配置为禁用输出电压调节反馈闭环的第一放电控制信号或被配置为降低时钟信号的频率的第二放电控制信号来控制电荷泵电路的放电。
