【专利】一种泵送混凝土堵管快速定位管箍(专利号:202010089266.3)

专利号：202010089266.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津大学
专利分类号：E04G21/02(20060101)

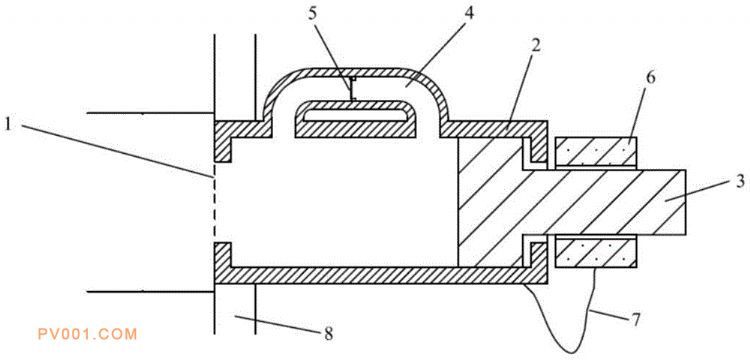

专利摘要：公开（公告）日:2020-05-29摘要:本发明涉及一种泵送混凝土堵管快速定位管箍，包括管箍主体，在管箍主体上引出有检测单元，所述的检测单元包括滤网、套筒、活塞、通气管、单向阀和套环，套筒固定于管箍主体，套筒内壁两端设有限位装置，在套筒内腔与管箍主体内腔之间设有滤网，活塞由两个直径不同的圆柱体连接而成，活塞粗端位于套筒内，粗端直径与套筒内径相匹配，细端延伸到套筒外；套环套在活塞细端，细端能够在活塞向内移动时缩进活塞内，且当活塞细端向套筒内移动时，套环不随活塞移动；通气管连通套筒壁母线上距离大于活塞粗端长度的两点，且通气管内设有单向阀，仅允许空气由远离泵管的一端流向靠近泵管的一端。本发明能够快速定位堵点。
